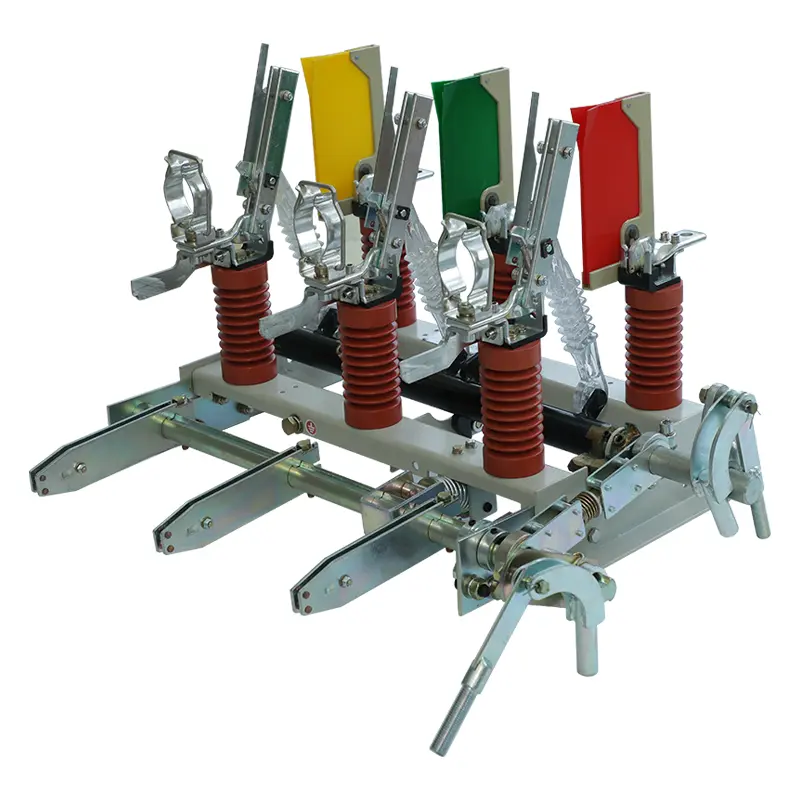

Công tắc ngắt tải chân không cách nhiệt không khí thân thiện với môi trường 12kV/24kV

SanGao Electric tập trung vào sự kết hợp thực tế giữa kết cấu chắc chắn, khả năng ngắt hồ quang đáng tin cậy và hoạt động an toàn, đơn giản. Được thiết kế cho mạng phân phối điện áp trung bình trong nhà và ngoài trời, điển hình là trong phạm vi 12kV–24kV, Công tắc ngắt tải không khí được sử dụng để đóng và cắt dòng tải và cung cấp điểm cách ly được xác định rõ ràng trong quá trình kiểm tra và bảo trì. Công tắc ngắt tải chân không cách điện bằng không khí thân thiện với môi trường 12kV/24kV sử dụng không khí làm chất cách điện và môi trường dập hồ quang, loại bỏ nhu cầu sử dụng khí SF₆ hoặc dầu cách điện. Thiết kế cách nhiệt bằng không khí này giúp đơn giản hóa việc vận hành và bảo trì đồng thời tránh các mối lo ngại về xử lý và rò rỉ liên quan đến các giải pháp dựa trên SF₆. Với cấu trúc cơ khí thực tế và cơ chế vận hành hướng đến an toàn, Bộ chuyển mạch ngắt tải không khí của SanGao cung cấp giải pháp chuyển mạch đáng tin cậy cho các hệ thống phân phối trung thế hiện đại.

Gửi yêu cầu

Mô tả Sản phẩm

Công tắc ngắt tải chân không cách điện bằng không khí thân thiện với môi trường 12kV/24kV được thiết kế cho các hệ thống phân phối điện trung áp yêu cầu chuyển mạch tải đáng tin cậy, cách ly điện và công nghệ cách nhiệt có trách nhiệm với môi trường.

Được phát triển bởi Công ty TNHH Điện lực Chiết Giang SanGao, công tắc này kết hợp cách nhiệt không khí, công nghệ ngắt hồ quang chân không, khóa liên động cơ học và cấu trúc vận hành đơn giản. Nó phù hợp cho các ứng dụng phân phối điện áp trung bình trong nhà và ngoài trời trên các tiện ích, năng lượng tái tạo, cơ sở công nghiệp và các dự án cơ sở hạ tầng.

Công tắc ngắt tải chân không cách điện bằng không khí 12kV/24kV là gì?

Công tắc ngắt tải được sử dụng để đóng và ngắt mạch trong các điều kiện tải quy định và cung cấp vị trí cách ly cho biết rõ ràng trạng thái bảo trì và vận hành hệ thống.

Các tính năng chính:

Chi phí thấp hơn: Công tắc ngắt tải cách điện bằng không khí tiết kiệm hơn thiết bị cách điện bằng khí.

Thiết kế đơn giản: Chúng có ít thành phần chuyên dụng hơn và thường dễ cài đặt và bảo trì hơn.

Tầm nhìn và khả năng tiếp cận: Cách nhiệt không khí tạo điều kiện cho việc kiểm tra và bảo trì trực quan.

Chuyển mạch đáng tin cậy: Rất phù hợp cho các hoạt động chuyển mạch tải, cách ly và phân chia đường dây thông thường.

Không xử lý khí SF6: Tránh các vấn đề về môi trường và quy định liên quan đến thiết bị cách nhiệt bằng khí.

Triển khai linh hoạt: Được sử dụng rộng rãi trong các trạm biến áp nhỏ gọn, cơ sở công nghiệp và mạng lưới phân phối công cộng.

Đặc tính kỹ thuật

Mục	Sự miêu tả
Sản phẩm	Công tắc ngắt tải chân không cách nhiệt không khí thân thiện với môi trường 12kV/24kV
Lớp điện áp	12kV/24kV
Ứng dụng	Phân phối điện trung thế
Phương tiện cách nhiệt	Không khí
Gián đoạn hồ quang	chân không
Khí cách điện	Không có SF₆
Dầu cách điện	Không có
Cài đặt	Cấu hình trong nhà / ngoài trời theo model
Hoạt động	Cơ chế vận hành bằng tay/cơ khí theo cấu hình
Sự an toàn	Khóa liên động cơ học và chỉ báo BẬT/TẮT
Ứng dụng	Hệ thống điện tiện ích, công nghiệp, năng lượng tái tạo và cơ sở hạ tầng

Dòng điện định mức cụ thể, khả năng chịu ngắn mạch, cơ chế vận hành, kích thước và các thông số điện khác phải được xác nhận theo mô hình và bảng dữ liệu kỹ thuật đã chọn.

Công tắc ngắt tải chân không cách nhiệt bằng không khí hoạt động như thế nào?

1. Hoạt động bình thường:Trong điều kiện hoạt động bình thường, công tắc duy trì kết nối điện giữa mạch vào và mạch ra.

2. Chuyển mạch tải:Khi mạch cần được ngắt kết nối trong điều kiện tải quy định, cơ cấu vận hành sẽ làm cho các tiếp điểm công tắc mở ra.

3. Tuyệt chủng hồ quang chân không:Bộ ngắt chân không cung cấp một môi trường được kiểm soát để dập tắt hồ quang được tạo ra khi các tiếp điểm tách ra.

4. Cách ly và bảo trì:Sau khi hoàn thành thao tác chuyển mạch, vị trí cách ly và các thiết bị khóa liên động cơ học giúp người vận hành thiết lập các điều kiện an toàn hơn để bảo trì.

AIS LBS vs GIS vs Công tắc chân không

Mục	Công tắc ngắt tải cách điện bằng không khí (AIS LBS)	Thiết bị đóng cắt cách điện bằng khí (GIS)	Công tắc chân không
môi trường cách nhiệt	Không khí	Khí cách điện, thường là SF6 hoặc khí thay thế	Hút chân không để cắt hồ quang
Trị giá	Thấp đến trung bình	Cao	Trung bình
Dấu chân	lớn hơn	Nhỏ nhất	Trung bình
BẢO TRÌ	Cấu trúc thấp hơn, đơn giản	Cao hơn, yêu cầu xử lý chuyên biệt	Thấp đến trung bình
Độ tin cậy	Công nghệ cao, trưởng thành	Rất cao, phù hợp với môi trường khắc nghiệt	Rất cao, đặc biệt đối với các hoạt động thường xuyên
Tác động môi trường	Tốt, không lo rò rỉ gas	Phụ thuộc vào loại khí; SF6 có mối quan tâm về môi trường	Rất tốt, không có vấn đề về khí nhà kính
Kiểm tra trực quan	Dễ	Giới hạn	Vừa phải
Ứng dụng điển hình	Mạng lưới phân phối, trạm biến áp công nghiệp, địa điểm có đủ không gian	Trạm biến áp ngầm đô thị, giàn khoan ngoài khơi, địa điểm rất nhỏ gọn	Ứng dụng trung thế với khả năng chuyển mạch thường xuyên và tuổi thọ dài
Ưu điểm chính	Chi phí thấp, đơn giản, dễ bảo trì	Nhỏ gọn, kín, chống chịu môi trường mạnh mẽ	Tuyệt vời dập tắt hồ quang, tuổi thọ điện dài
Hạn chế chính	Yêu cầu nhiều không gian hơn	Bảo trì tốn kém, phức tạp hơn	Không phải là sự thay thế trực tiếp cho mọi ứng dụng ngắt tải

Câu hỏi thường gặp

Những mức điện áp nào có sẵn cho Công tắc ngắt tải không khí này?

Sản phẩm này được thiết kế cho các ứng dụng trung thế 12kV và 24kV. Điện áp định mức chính xác và các thông số điện phải được xác nhận theo mô hình đã chọn.

Công tắc có sử dụng khí SF₆ không?

Không. Công tắc ngắt tải chân không cách nhiệt bằng không khí thân thiện với môi trường 12kV/24kV được thiết kế không sử dụng khí SF₆. Không khí được sử dụng làm môi trường cách nhiệt, trong khi công nghệ chân không được sử dụng để ngắt hồ quang.

Nó có sử dụng dầu cách điện không?

Không. Cấu hình cách nhiệt bằng không khí không yêu cầu dầu cách điện làm phương tiện cách nhiệt chính.

Nó có thể được sử dụng ngoài trời?

Cấu hình ngoài trời có thể có sẵn tùy thuộc vào thiết kế sản phẩm. Mô hình thực tế phải được chọn theo yêu cầu về vỏ bọc, bảo vệ IP, điều kiện môi trường xung quanh và môi trường lắp đặt.

Công tắc có hệ thống khóa liên động cơ học không?

Đúng. Cơ cấu chuyển mạch kết hợp các tính năng khóa liên động cơ học được thiết kế để giảm hoạt động không chính xác và cải thiện độ an toàn khi vận hành.

SanGao có thể cung cấp dịch vụ OEM hoặc ODM không?

Đúng. SanGao cung cấp dịch vụ OEM và ODM và có thể đánh giá các yêu cầu tùy chỉnh dựa trên thông số kỹ thuật và bản vẽ kỹ thuật của dự án.

SanGao có thể cung cấp hướng dẫn cài đặt không?

Đúng. Hướng dẫn cài đặt chuyên nghiệp và tài liệu kỹ thuật có thể được cung cấp theo yêu cầu của khách hàng và dự án.

Thời gian giao hàng điển hình là gì?

Đối với các sản phẩm tiêu chuẩn, thời gian giao hàng được nêu thường là khoảng 3–5 ngày trước khi giao hàng, tùy thuộc vào số lượng đặt hàng và cấu hình. Các sản phẩm tùy chỉnh có thể yêu cầu thêm thời gian sản xuất.

SanGao là nhà sản xuất hay công ty thương mại?

SanGao là nhà sản xuất chuyên nghiệp chuyên về thiết bị phân phối và truyền tải điện áp cao, với khả năng bao gồm R&D, thiết kế, sản xuất, thử nghiệm và bán hàng.
