Mô tả Sản phẩm

Máy cắt tải chân không điện áp cao AC trong nhà có công tắc nối đất của Sangao phù hợp với mạng vòng AC50Hz ba pha hoặc nguồn điện đầu cuối và các thiết bị điện công nghiệp, nó chủ yếu được sử dụng để kiểm soát tải và bảo vệ ngắn mạch. Công tắc ngắt tải tạo và ngắt dòng điện tải, dòng điện vòng kín, máy biến áp không tải và dòng sạc cáp. Sự kết hợp này có thể ngắt bất kỳ dòng điện nào lên đến dòng ngắn mạch định mức. Khoảng cách cách ly tác động trực tiếp và buồng dập hồ quang được liên kết với nhau, có chức năng bằng tay và bằng điện. Cơ chế truyền động độc đáo của nó cho phép buồng dập hồ quang chỉ chịu được điện áp cao tại thời điểm đóng và đóng, giúp tạo ra khối lượng nhỏ và trọng lượng nhẹ.

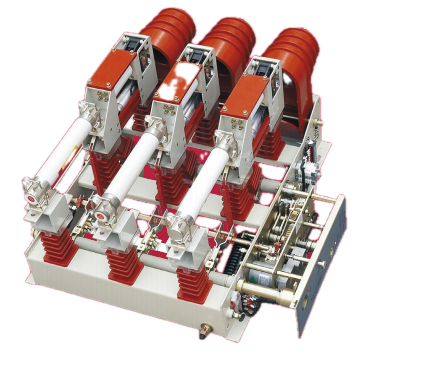

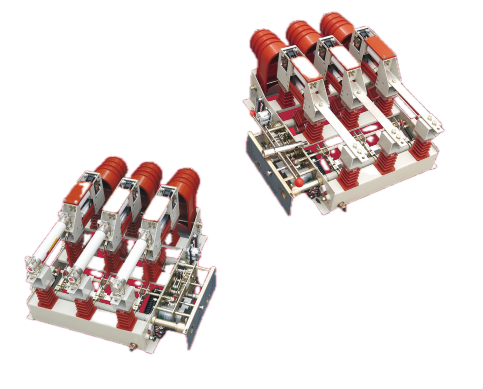

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Máy cắt tải chân không là gì?

Máy cắt tải chân không điện áp cao AC trong nhà có công tắc nối đất này là thiết bị chuyển mạch trong nhà ba pha AC 50Hz dành cho mạng vòng, nguồn điện đầu cuối và các ứng dụng thiết bị công nghiệp. Thiết bị sử dụng bộ ngắt chân không để tắt hồ quang và cơ cấu vận hành lò xo (bằng tay hoặc bằng điện). Một dao nối đất tùy chọn có khóa liên động cơ học và cửa chớp nối đất giúp cách ly rõ ràng để bảo trì. Khi được lắp cầu chì, cụm này sẽ ngắt dòng điện ngắn mạch thông qua việc kích hoạt chốt tấn công. Điện áp định mức 12 kV, dòng điện định mức 630 A, dòng điện chịu đựng trong thời gian ngắn 20 kA.

Chức năng sản phẩm

Tải chuyển mạch hiện tại

Máy cắt tải chân không điện áp cao xoay chiều trong nhà có công tắc nối đất tạo và ngắt dòng tải lên đến 630A trong điều kiện hoạt động bình thường, bao gồm các tải cấp nguồn và máy biến áp thông thường.

Chuyển đổi dòng điện vòng kín

Chuyển đổi dòng điện vòng kín trong cấu hình mạng vòng, cho phép truyền tải giữa các lộ mà không làm gián đoạn nguồn cung cấp cho khách hàng hạ nguồn.

Chuyển đổi dòng điện máy biến áp không tải

Công tắc tải cắt chân không ngắt kết nối điện áp cao ngoài trời của chúng tôi tạo ra và ngắt dòng điện không tải của máy biến áp có công suất lên đến 1600kVA, tương ứng với mức độ dòng điện kích thích từ hóa và trạng thái ổn định của máy biến áp phân phối.

Chuyển mạch dòng sạc cáp

Tạo và ngắt dòng sạc cáp cho các đoạn cáp ngầm hoặc trên cao, cho phép cấp điện và ngắt điện các bộ cấp cáp.

Bảo vệ ngắn mạch (có cầu chì)

Khi được cấu hình với cầu chì giới hạn dòng điện, cơ cấu chốt tấn công của cầu chì sẽ kích hoạt thanh ngắt công tắc, mở cả ba pha khi phát hiện lỗi. Bộ phận này có thể ngắt bất kỳ dòng điện nào lên đến giá trị ngắn mạch định mức, cung cấp lớp bảo vệ thứ cấp trong đó cầu dao hoặc rơle phía nguồn là thiết bị bù lỗi chính.

Cách ly bảo trì

Dao nối đất tích hợp, khi đóng, sẽ cung cấp kết nối đất có thể nhìn thấy được ở phía tải. Cửa chớp nối đất ngăn chặn việc tiếp cận các bộ phận mang điện một cách vật lý, cho phép nhân viên bảo trì xác minh cách ly và làm việc an toàn trên thiết bị hạ nguồn.

Công tắc ngắt tải so với máy cắt chân không

Tính năng	Công tắc ngắt tải (Bộ phận này)	Máy cắt chân không (VCB)
Chuyển đổi dòng tải bình thường	Đúng	Đúng
Sự cố ngắn mạch gián đoạn dòng điện	Không (chỉ với tổ hợp cầu chì)	Có (tối đa khả năng phá vỡ của nó)
Công tắc nối đất tích hợp	Tùy chọn tiêu chuẩn	Không điển hình; cần có công tắc nối đất riêng
Ứng dụng điển hình	Bộ cấp nguồn, mạch vòng, máy biến áp nơi bảo vệ lỗi ở thượng nguồn	Thiết bị bảo vệ chính cho nguồn cấp dữ liệu và máy biến áp
Trị giá	Thấp hơn	Cao hơn

Thông số kỹ thuật

tham số	Giá trị	Phiên dịch
Điện áp định mức	12 kV	Tương thích với mạng phân phối 10‑12 kV tiêu chuẩn trên toàn thế giới.
Đánh giá hiện tại	630 A	Hỗ trợ tải trung chuyển và máy biến áp điển hình lên tới 10 MVA ở 10 kV.
Dòng điện chịu được trong thời gian ngắn	20 kA (trong 4 giây)	Có khả năng mang dòng điện sự cố cho đến khi bảo vệ ngược dòng giải quyết được sự cố.
Công tắc nối đất	Tùy chọn (được chỉ định D)	Cung cấp nối đất tích hợp với khả năng đóng.
Cơ chế vận hành	Cơ cấu lò xo (ký hiệu /T)	Hỗ trợ vận hành bằng tay và điện; độ tin cậy đã được chứng minh tại hiện trường.

Thiết kế kết cấu

Khoảng cách cách ly tác động trực tiếp và liên kết buồng dập hồ quang
Khe hở cách ly và bộ ngắt chân không được liên kết cơ học để hoạt động theo một chuyển động duy nhất. Điều này đảm bảo ngắt có thể nhìn thấy luôn đi kèm với bộ ngắt được mở hoàn toàn.

Cơ chế truyền động

Bộ ngắt chỉ được cấp điện vào thời điểm đóng và mở, làm giảm ứng suất điện lên buồng chân không. Điều này cho phép kích thước bộ ngắt nhỏ gọn hơn và kéo dài tuổi thọ tiếp xúc.

Màn trập nối đất

Một màn trập kim loại được đặt giữa các ống tiếp xúc cố định và chuyển động và được khóa liên động với dao nối đất. Khi đóng dao nối đất, màn trập sẽ cách ly các bộ phận mang điện về mặt vật lý, cung cấp kết nối nối đất có thể nhìn thấy và xác minh được để bảo trì.

Khóa liên động cơ khí

Ngăn chặn việc đóng dao nối đất trừ khi các tiếp điểm chính mở và ngăn chặn việc mở các tiếp điểm chính trong khi dao nối đất đóng.

Trường ứng dụng

Máy cắt tải chân không điện áp cao AC trong nhà có công tắc nối đất có khả năng tương thích tuyệt vời:

1. Các tổ máy vòng tròn đô thị (RMU) để phân đoạn và chuyển tải.

2. Tủ thu và tủ cấp máy biến áp trong phân phối công nghiệp.

3. Điểm cung cấp đầu cuối trong mạng hướng tâm.

4. Mạng lưới phân phối nông thôn – thiết bị có thể được sử dụng để phân chia các nguồn cấp điện dài, giảm vùng mất điện và cho phép điều chỉnh điện áp thông qua chuyển mạch tụ điện.

5. Lắp đặt trong nhà trong thiết bị đóng cắt có vỏ bọc bằng kim loại; công nghệ chân không giúp loại bỏ việc sử dụng khí SF6 và các vấn đề liên quan đến môi trường.

Hồ sơ công ty và năng lực sản xuất

Cơ sở: Địa điểm rộng 10‑mu (6.667 m2) ở Liushi, Chiết Giang, với 10.000 m2 diện tích sàn sản xuất.

Lực lượng lao động: 120 nhân viên, trong đó có 20 chuyên gia kỹ thuật từ trung cấp đến cao cấp. Vốn đăng ký 81,68 triệu RMB, tổng tài sản khoảng 200 triệu RMB.

Chứng chỉ: ISO 9001:2008 (chất lượng), ISO 14001 (môi trường), ISO 45001 (an toàn và sức khỏe nghề nghiệp).

Kiểm soát quá trình: Hệ thống ERP để thu mua nguyên liệu, sản xuất và truy xuất nguồn gốc. Kiểm tra định kỳ bao gồm khả năng chịu điện môi, vận hành cơ học và kiểm tra điện trở tiếp xúc trên mỗi thiết bị.

Hợp tác kỹ thuật: Hợp tác với Xi'an Senyuan, Viện nghiên cứu điện Bắc Kinh và Viện nghiên cứu điện áp cao Tây An để thử nghiệm kiểu và tuân thủ tiêu chuẩn.

Câu hỏi thường gặp

Câu hỏi 1: Máy cắt tải chân không điện áp cao AC trong nhà có công tắc nối đất này có thể thay thế máy cắt chân không không?
Không. Nó được thiết kế chỉ để chuyển tải. Để bảo vệ ngắn mạch, nó phải được ghép nối với cầu chì hoặc dựa vào bộ ngắt mạch ngược dòng.

Câu hỏi 2: Bộ ngắt chân không cần bảo trì những gì?
Bộ ngắt chân không được bịt kín và không cần bảo trì. Kiểm tra định kỳ bao gồm vận hành cơ khí, bôi trơn và kiểm tra khóa liên động.

Câu 3: Công tắc nối đất là tiêu chuẩn hay tùy chọn?
Dao nối đất là tùy chọn (ký hiệu D). Khi được chỉ định, nó được khóa liên động về mặt cơ học với các tiếp điểm chính để bảo trì an toàn.

Q4: Thời gian thực hiện điển hình và khả năng tùy chỉnh là gì?
Các thiết bị tiêu chuẩn có cơ cấu lò xo và công tắc nối đất sẽ được vận chuyển trong vòng 4‑6 tuần. Các tùy chỉnh (liên hệ phụ, lắp đặt, sửa đổi cơ chế) có sẵn theo yêu cầu.

Thông số kỹ thuật

Bạn có thể kiểm tra hai phiên bản dữ liệu tham số cho Công tắc ngắt tải chân không loại xe đẩy tay có kết hợp công tắc ngắt kết nối bên dưới:

Máy cắt tải chân không điện áp cao AC trong nhà có công tắc nối đất của Sangao phù hợp với mạng vòng AC50Hz ba pha hoặc nguồn điện đầu cuối và các thiết bị điện công nghiệp, nó chủ yếu được sử dụng để kiểm soát tải và bảo vệ ngắn mạch. Công tắc ngắt tải tạo và ngắt dòng điện tải, dòng điện vòng kín, máy biến áp không tải và dòng sạc cáp. Sự kết hợp này có thể ngắt bất kỳ dòng điện nào lên đến dòng ngắn mạch định mức. Khoảng cách cách ly tác động trực tiếp và buồng dập hồ quang được liên kết với nhau, có chức năng bằng tay và bằng điện. Cơ chế truyền động độc đáo của nó cho phép buồng dập hồ quang chỉ chịu được điện áp cao tại thời điểm đóng và đóng, giúp tạo ra khối lượng nhỏ và trọng lượng nhẹ.

KHÔNG.	Mục	Đơn vị	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Điện áp định mức	KV	12	12
2	Tần số định mức	HZ	50	50
3	Đánh giá hiện tại	A	630	125
4	Tần số nguồn 1 phút chịu được điện áp Điện áp chịu xung sét	KV	Khoảng cách mở buồng dập hồ quang: 30, pha-pha 42; qua khoảng cách ly 48 Từng pha đến từng pha 75; qua khoảng cách ly 85	Khoảng cách mở buồng dập hồ quang: 30, pha-pha 42; qua khoảng cách ly 48 Từng pha đến từng pha 75; qua khoảng cách ly 85
5	Dòng điện động định mức (đỉnh)	KA	50	-
6	Dòng ổn định nhiệt 4S	KA	20	-
7	Dòng điện cắt tải hoạt động định mức	A	630	125
8	Dòng điện cắt vòng kín định mức	A	630	125
9	Dòng điện sạc cáp định mức	A	10	10
10	Công suất cắt máy biến áp không tải	KVA	1250	1250
11	Dòng điện ngắn mạch định mức	KA	-	31.5
12	Dòng chuyển định mức, dòng tiếp quản định mức	A	-	2000
13	Mô hình cầu chì	-	SDLAJ-12	SFLAJ-12
14	Năng lượng đầu ra của tiền đạo	J	-	2-5 (Trung bình)
15	Dòng điện ngắn mạch định mức	KA	50	50
16	Dòng điện động định mức của công tắc đất	KA	50	50
17	Dòng ổn định nhiệt 2S của dao tiếp đất	KA	20	20
18	Điện áp định mức của mạch phụ	V	AC/CD220;110	AC/CD220;110
19	Tuổi thọ cơ học	-	10000	10000

Phác thảo và kích thước cài đặt&Phân tích thành phần

KHÔNG.	Thành phần
1	liên hệ cố định
2	Vỏ cách nhiệt
3	màn trập
4	khung gầm
5	Buồng dập hồ quang chân không
6	Tấm dẫn hướng
7	Cầu chì
8	Trục lưu trữ năng lượng
9	Trục chuyển tiếp địa
10	Bảng điều khiển
