Công tắc nối đất hoạt động như thế nào?

Công tắc nối đấtlà các thành phần cơ bản trong các hệ thống điện, được thiết kế để đảm bảo an toàn trong quá trình bảo trì và sửa chữa. Chức năng chính của chúng là kết nối an toàn một mạch khử năng lượng với trái đất, ngăn ngừa nguy cơ bị sốc điện do tái tạo lại tình cờ hoặc điện áp gây ra. Hiểu hoạt động của họ là rất quan trọng đối với các kỹ sư và kỹ thuật viên làm việc với thiết bị đóng cắt cao và trung bình.

Tại lõi của nó, một công tắc tiếp đất là một thiết bị chuyển mạch cơ học có khả năng dẫn dòng điện dự kiến ​​trong một thời gian được chỉ định trong các điều kiện bất thường, chẳng hạn như ngắn mạch, nhưng không được đánh giá là mang theo dòng tải trong điều kiện mạch thông thường. Chúng thường được cài đặt ở cả hai bên của bộ ngắt mạch trong một trạm biến áp, cung cấp kết nối trái đất có thể nhìn thấy cho các đội bảo trì.

Hoạt động của một công tắc nối đất có thể là thủ công, vận hành động cơ hoặc tự động như một phần của hệ thống lồng vào nhau lớn hơn. Khi một mạch được khử năng lượng, công tắc đóng để kết nối phần bị cô lập với lưới nối đất. Hành động này giải phóng an toàn bất kỳ năng lượng điện còn lại, tạo ra một môi trường làm việc an toàn. Thiết kế mạnh mẽ đảm bảo nó có thể chịu được các ứng suất điện và nhiệt lớn của dòng điện.

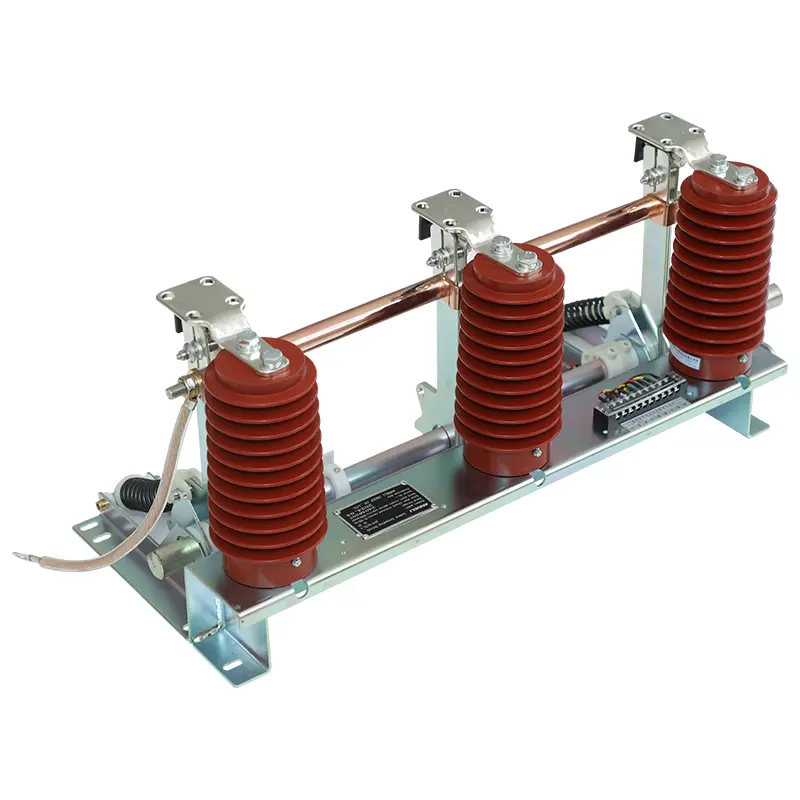

Các thành phần chính và chức năng của chúng

MỘTCông tắc nối đấtBao gồm một số thành phần chính. Các liên hệ chính chịu trách nhiệm thực hiện kết nối điện với trái đất. Cơ chế vận hành, có thể là lò xo, thủy lực hoặc điều khiển bằng động cơ, cung cấp lực để mở và đóng các tiếp điểm này. Các yếu tố cách điện, thường được làm từ polymer bằng sứ hoặc composite, cung cấp sự cô lập cần thiết từ vỏ bọc đất. Cuối cùng, hệ thống lồng vào nhau có lẽ là tính năng an toàn quan trọng nhất, ngăn chặn công tắc hoạt động trừ khi bộ ngắt mạch liên quan được mở và đường dây bị cô lập hoàn toàn.

Thông số sản phẩm chi tiết của công tắc tiếp đất Sangao

Thiết kế nhà máy của chúng tôi và sản xuất một loạt các công tắc nối đất toàn diện để đáp ứng các nhu cầu ứng dụng đa dạng. Chúng tôi sử dụng các vật liệu vượt trội và các giao thức thử nghiệm nghiêm ngặt để đảm bảo mọi sản phẩm cung cấp độ tin cậy và tuổi thọ chưa từng có. Dưới đây là một danh sách chi tiết các tham số sản phẩm tiêu chuẩn của chúng tôi.

Để so sánh rõ ràng loạt sản phẩm chính của chúng tôi, hãy tham khảo bảng dưới đây.

Cam kết của chúng tôi để xuất sắc được phản ánh trong các thông số kỹ thuật này. Chúng tôi liên tục đầu tư vào nghiên cứu để tăng cường hiệu suất và tính năng an toàn của các sản phẩm chuyển đổi tiếp đất của chúng tôi.

Câu hỏi thường gặp

Q1: Mục đích chính của công tắc tiếp đất là gì?

Mục đích chính của một công tắc nối đất là cung cấp sự an toàn cho nhân sự và thiết bị. Sau khi một mạch điện áp cao được phân lập và khử năng lượng, công tắc tiếp đất được đóng lại để kết nối các dây dẫn với trái đất. Điều này đảm bảo rằng mọi tiếp xúc tình cờ với đường dây hoặc điện áp cảm ứng ngay lập tức được xả xuống đất, ngăn chặn điện giật và tạo ra một vùng an toàn cho công việc bảo trì.

Câu 2: Sự khác biệt giữa công tắc tiếp đất và bộ ngắt mạch là gì?

Trong khi cả hai đang chuyển đổi thiết bị, chúng phục vụ các chức năng hoàn toàn khác nhau. Một bộ ngắt mạch được thiết kế để làm gián đoạn và tạo dòng điện trong cả điều kiện bình thường và lỗi, chẳng hạn như một đoạn ngắn. Nó được đánh giá để mang theo dòng tải. Tuy nhiên, một công tắc tiếp đất không được thiết kế để làm gián đoạn bất kỳ dòng điện nào. Nó chỉ được vận hành trên một mạch đã khử năng lượng để áp dụng kết nối đất an toàn và chỉ được đánh giá để mang theo và chịu được dòng điện ngắn mạch trong một thời gian giới hạn.

Câu 3: Tại sao các hệ thống lồng vào nhau rất quan trọng đối với các công tắc tiếp đất?

Hệ thống lồng vào nhau là một tính năng an toàn quan trọng để ngăn chặn các lỗi thảm khốc. Họ đảm bảo rằng một công tắc nối đất không thể được đóng vào mạch trực tiếp. Các sơ đồ lồng vào nhau thông thường ngăn công tắc nối đất hoạt động trừ khi bộ ngắt mạch liên quan ở vị trí mở và các công tắc cách ly cũng được mở, vật lý chứng minh mạch bị khử năng lượng. Điều này giúp loại bỏ nguy cơ đóng công tắc Trái đất vào một dòng năng lượng, điều này sẽ gây ra một tai nạn ngắn mạch lớn.

Tại sao chọn Sangao cho công tắc nối đất của bạn

Trong nhiều thập kỷ, Sangao là một nhà lãnh đạo đáng tin cậy trong việc thiết kế và sản xuất các thiết bị điện điện áp cao. Sự cống hiến của chúng tôi cho sự đổi mới, chất lượng và an toàn được nhúng trong mọi sản phẩm chúng tôi sản xuất. Chúng tôi hiểu vai trò quan trọng của các thành phần của chúng tôi trong độ tin cậy của lưới điện và sự an toàn của công nhân tiện ích. Khi bạn chọn một công tắc nối đất từ ​​nhà máy của chúng tôi, bạn đang chọn một sản phẩm được hỗ trợ bởi chuyên môn kỹ thuật mở rộng và cam kết với các tiêu chuẩn quốc tế. Mạng hỗ trợ toàn cầu của chúng tôi đảm bảo bạn nhận được hỗ trợ kỹ thuật bạn cần, khi bạn cần. Đối với các giải pháp công tắc tiếp đất đáng tin cậy, hiệu suất cao và an toàn, tin tưởng vào chuyên môn của Sangao. Chúng tôi tự tin rằng các sản phẩm của chúng tôi sẽ đáp ứng và vượt quá các yêu cầu đòi hỏi nhất của bạn. Liên hệ với chúng tôi ngay hôm nay để thảo luận về nhu cầu cụ thể của bạn hoặc yêu cầu báo giá chi tiết.Công ty TNHH Điện Sangao Sangao, Ltd.sẵn sàng trở thành đối tác của bạn trong việc đảm bảo một hệ thống năng lượng an toàn và đáng tin cậy hơn.
