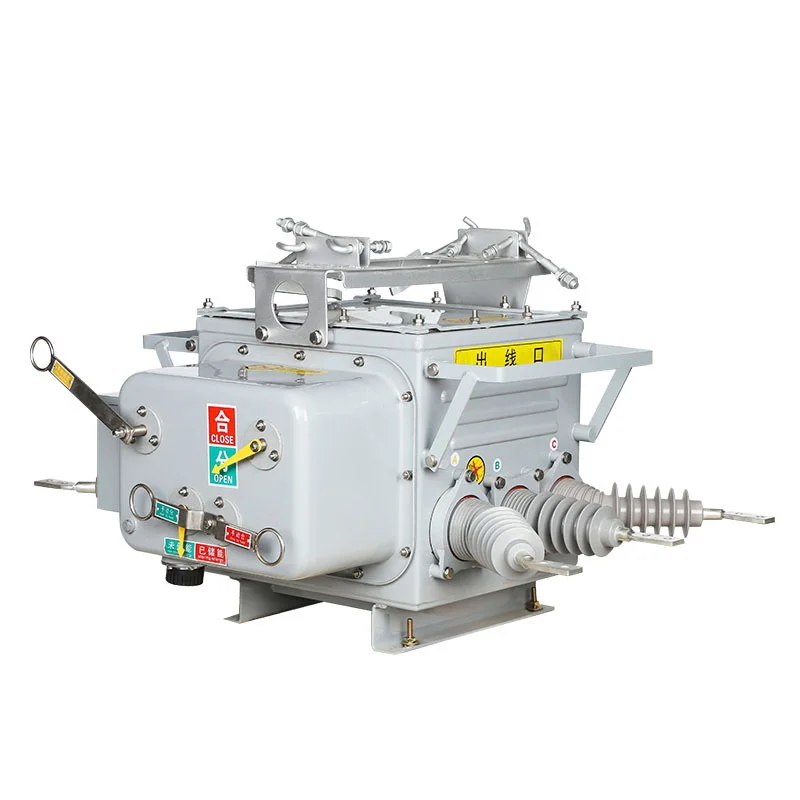

Máy cắt chân không ranh giới ngoài trời

Bộ ngắt mạch chân không ranh giới ngoài trời bền SanGao (sau đây gọi là "bộ ngắt mạch ranh giới") phù hợp với thiết bị đóng cắt điện áp cao ngoài trời có AC ba pha 50Hz và điện áp định mức từ 33kV trở xuống. Thân máy cắt được trang bị buồng dập hồ quang chân không, máy biến dòng, máy biến dòng thứ tự 0, v.v. Máy cắt có chế độ quản lý từ xa, chức năng điều khiển bảo vệ và chức năng liên lạc. Nó có thể đánh giá và phát hiện một cách đáng tin cậy các trạm biến áp, các doanh nghiệp công nghiệp và khai thác mỏ cũng như lưới điện đô thị và nông thôn nhằm mục đích kiểm soát và bảo vệ. Đặc biệt thích hợp để vận hành thường xuyên dòng điện thứ tự 0 cấp miliampe trên mặt đất và cấp thành phố và dòng ngắn mạch sự cố pha-pha, đạt được khả năng tự động loại bỏ các sự cố nối đất một pha và sự cố ngắn mạch pha-pha.

Máy cắt chân không ranh giới ngoài trời ngắt hồ quang ở chế độ chân không và sử dụng chất cách điện bằng khí SF6. Hộp áp dụng công nghệ kết cấu cách nhiệt và chống cháy nổ nhập khẩu tiên tiến, với hiệu suất bịt kín tổng thể tuyệt vời. Hiệu suất bịt kín của ống dẫn xuất nhập khẩu cũng đã được cải thiện và hiệu suất bịt kín tổng thể là tốt. Khí SF6 chứa bên trong không được rò rỉ hoặc chịu ảnh hưởng của môi trường bên ngoài. Cơ chế vận hành lò xo đã được thu nhỏ và hiệu suất của nó đã được tối ưu hóa. Áp dụng hệ thống truyền động xích chính và hệ thống ngắt nhiều giai đoạn, có điện trở thấp và tăng nhiệt độ thấp. Độ tin cậy và ổn định của nó vượt trội so với cơ cấu lò xo truyền thống.

Sản phẩm này được lắp đặt tại ranh giới trách nhiệm của đường dây phân phối trên không. Đầu cuối của đường dây đến của người dùng sẽ tự động loại bỏ các lỗi nối đất một pha và các lỗi ngắn mạch từng pha trong hệ thống của người dùng, tránh sự lây lan của các lỗi trong thế giới của người dùng sang đường dây truyền tải chính, đảm bảo an toàn điện cho những người dùng không bị lỗi và cải thiện độ tin cậy về điện. Nếu sự cố là vĩnh viễn và việc đóng lại trạm biến áp không thành công thì sự cố xảy ra tại nơi sử dụng điện trung thế sẽ khiến toàn bộ đường dây phân phối chính bị cắt. Sự cố truyền tải điện thường xuyên xảy ra trong lưới điện này sẽ gây ra những thiệt hại đáng kể cho xã hội.

điều kiện môi trường

(1) Nhiệt độ không khí môi trường: -40oC ~ +40oC; Sự thay đổi nhiệt độ hàng ngày không vượt quá 25oC; Theo đặc tính của khí SF6, khi nhiệt độ môi trường là -40oC và áp suất bên trong bình là 0,05Mpa thì SF6 vẫn ở trạng thái khí để đảm bảo sản phẩm hoạt động bình thường. Khi nhiệt độ môi trường là -40oC và áp suất đo là 0,05Mpa, điểm hóa lỏng của SF6 là -55oC; Khi áp suất đo bằng 0, điểm hóa lỏng SF6 sẽ không vượt quá -60oC.

(2) Tốc độ gió không quá 35m/s;

(3) Nơi không dễ cháy, nguy hiểm nổ, ăn mòn hóa học mạnh (chẳng hạn như các loại axit, kiềm hoặc khói) và rung động mạnh.

(4) Độ cao: 1000m;

(5) Độ dày lớp phủ: 10mm;

(6) Mức độ ô nhiễm không khí: Cấp độ 4;

(7) Cường độ địa chấn: ≤ 7 độ;

(8) Phương pháp nối đất điểm trung tính trong lưới điện: Điểm trung tính không nối đất mà nối đất thông qua cuộn dây triệt tiêu hồ quang, điểm 0 nối đất thông qua điện trở thấp.
