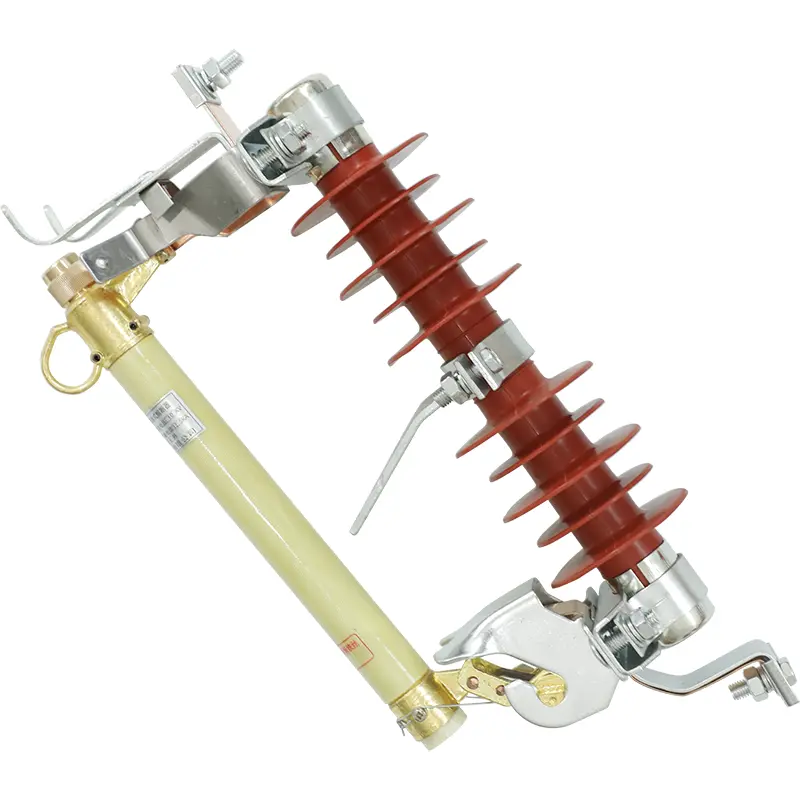

Cắt bỏ cầu chì trục xuất hỗn hợp điện áp cao được gắn cực với bộ phân biệt hồ quang

SangaoCắt bỏ cầu chì trục xuất hỗn hợp điện áp cao được gắn cực với bộ phân biệt hồ quangSản xuất tại Trung Quốc thể hiện sự cải tiến đáng kể về thiết kế cho mạng lưới phân phối điện trên không. Bằng cách sử dụng lớp vỏ ngoài bằng hỗn hợp phân tử cao thay vì sứ nặng truyền thống, lớp cắt nhẹ nhưng có cấu trúc cứng này mang lại khả năng chống nứt cấu trúc, hư hỏng do va đập cơ học và hư hỏng theo dõi. Bộ phân biệt hồ quang tích hợp có lớp lót bên trong bằng sợi xương chuyên dụng giúp chủ động làm ngạt các hồ quang điện ở nhiệt độ cao trong vòng mili giây kể từ khi phần tử cầu chì hóa lỏng, đảm bảo làm sạch sạch mà không gây nguy cơ hư hỏng phụ cho các thanh ngang hoặc đường pha liền kề. Người mua bán buôn chọn hệ thống composite tiên tiến này để giảm thiểu chi phí bảo trì đường dây và loại bỏ các lỗi thành phần do hồ quang điện cao áp kéo dài.

Trục xuất tác động kép & phân tán hồ quang

Công tắc cắt tiêu chuẩn hoàn toàn dựa vào trọng lực và khe hở không khí để loại bỏ các sự cố điện áp trung thế, có thể dẫn đến hiện tượng hồ quang kéo dài dưới tải cảm ứng cao. Bộ cắt cầu chì loại bỏ hỗn hợp điện áp cao gắn trên cột chuyên dụng này có Bộ phân biệt hồ quang kết hợp với bộ phân biệt hồ quang được thiết kế để loại bỏ giới hạn vật lý này. Ống giữ cầu chì chứa bộ phận cầu chì bằng kim loại bên trong buồng có vách kép: lớp lót bên trong bằng sợi xương được bao quanh bởi lớp vỏ bằng sợi thủy tinh epoxy chịu được thời tiết.

Khi quá tải hoặc ngắn mạch gây ra dòng điện sự cố, phần tử cầu chì sẽ tan chảy nhanh chóng. Năng lượng nhiệt cực mạnh làm bốc hơi ngay lập tức bề mặt bên trong của lớp lót sợi xương, giải phóng một luồng khí khử ion hóa áp suất cao. Vụ nổ khí này đẩy mạnh không khí bị ion hóa ra khỏi đáy ống, dập tắt hồ quang điện trong một phần nghìn giây. Đồng thời, cơ cấu vận hành nhả chốt trên cùng, khiến toàn bộ bộ phận cầu chì lật xuống và rơi khỏi vị trí làm việc bình thường, tạo ra khoảng ngắt khí trực quan rõ ràng cho nhân viên tiện ích.

Thông số kỹ thuật hiệu suất

Để đảm bảo khả năng tương thích chính xác về cấu trúc giữa các bố trí tiện ích trung thế trên cao, Bộ cắt cầu chì loại bỏ hỗn hợp điện áp cao gắn trên cực này với Bộ phân biệt hồ quang hoạt động nghiêm ngặt trong các giới hạn điện và môi trường đã được xác minh tại nhà máy này:

• Phong bì hoạt động nhiệt độ môi trường xung quanh:-30°C đến +40°C phơi ngoài trời liên tục.

• Ngưỡng đánh giá đo độ cao:Độ cao lên tới 1000 mét (cần điều chỉnh cơ học tùy chỉnh cho khoảng cách vượt quá 1000 mét).

• Dải tần số nguồn điện xoay chiều:Mạng không nhỏ hơn 48Hz và không vượt quá 52Hz.

• Đánh giá khả năng chịu đựng cường độ địa chấn:Cường độ địa chấn kết cấu tối đa không được vượt quá 7 độ.

• Vận tốc gió tối đa cho phép:Không được vượt quá 35 mét mỗi giây.

• Môi trường ứng dụng chính:Hệ thống phân phối trên cao, cột điện và vòi cách ly nhánh đường dây.

Phần cắt chuyên dụng này được triển khai ở đâu?

Cấu trúc composite chắc chắn và khả năng dập hồ quang nhanh khiến thiết bị bảo vệ này trở nên lý tưởng cho các môi trường công nghiệp đòi hỏi khắt khe:

• Máy cấp liệu trên cao có gió thổi:Được lắp đặt trên các cột điện lộ thiên nơi tốc độ gió đạt tới 35 mét/giây, đảm bảo chốt cơ khí vẫn bị khóa cho đến khi xảy ra lỗi.

• Cột nâng trạm biến áp:Được đặt ở vị trí giao nhau quan trọng, nơi dây phân phối trên cao chuyển thành cáp ngầm, ngăn ngừa sự cố quá dòng di chuyển làm hư hỏng lớp cách điện nhạy cảm dưới bề mặt.

• Vòng phân phối hoạt động địa chấn:Thân bằng polyme tổng hợp chống vỡ dễ dàng hấp thụ các rung động cơ học và chuyển động của cấu trúc lên đến mức cường độ địa chấn 7 độ.

Tiêu chuẩn vận chuyển toàn cầu

Quá cảnh ở nước ngoài đòi hỏi phải có biện pháp phòng vệ mạnh mẽ trước độ ẩm cao, không khí có muối và căng thẳng khi xử lý vật lý. Sangao đóng gói các đơn đặt hàng số lượng lớn Cầu chì ngắt kết hợp loại bỏ điện áp cao gắn trên cực với Bộ phân biệt hồ quang trong các thùng gỗ tuân thủ xuất khẩu được lót bằng vật liệu hấp thụ sốc nặng. Mỗi thùng được niêm phong kín để ngăn hơi ẩm làm suy giảm lớp lót dập hồ quang bên trong, đảm bảo mọi thiết bị đến địa điểm dự án của bạn trong tình trạng hoàn toàn sẵn sàng để lắp đặt.

Câu hỏi thường gặp

Bộ phân biệt hồ quang hoạt động như thế nào khi xảy ra sự cố quá tải dòng điện thấp so với khi xảy ra sự cố ngắn mạch dòng điện cao?

Trong thời gian ngắn mạch dòng điện cao, năng lượng nhiệt lớn tạo ra một vụ nổ khí áp suất cao, nhanh chóng giúp loại bỏ hồ quang ngay lập tức thông qua việc đẩy ra ngoài. Đối với tình trạng quá tải dòng điện thấp, lớp lót sợi xương bên trong dựa vào khả năng tạo khí cục bộ để làm mát và khử ion hóa không gian hồ quang, đảm bảo gián đoạn an toàn ngay cả khi dòng điện chỉ vừa đủ vượt quá ngưỡng nóng chảy.

Tại sao vỏ polyme tổng hợp được ưa chuộng hơn sứ trong môi trường tiện ích có độ rung cao?

Sứ thủy tinh rất giòn và dễ bị nứt vỡ vi mô dưới áp lực vật lý liên tục hoặc các sự kiện địa chấn. Vỏ polyme tổng hợp của chúng tôi có độ đàn hồi cao và khả năng phục hồi cấu trúc, cho phép nó chịu được các tác động vật lý, hư hỏng khi xử lý của con người và lực địa chấn lên đến 7 độ mà không bị hư hỏng cấu trúc.

Bộ phận cắt cầu chì loại bỏ hỗn hợp điện áp cao gắn trên cực này có bộ phân biệt hồ quang có yêu cầu các công cụ đặc biệt để vận hành thủ công đội dây chuyền không?

Không. Cơ chế vận hành phía trên có móc kéo tiêu chuẩn hoàn toàn tương thích với que nóng tiện ích thông thường, cho phép công nhân đường dây kéo mở bộ phận cầu chì theo cách thủ công để bảo trì thiết bị định kỳ hoặc cách ly đường dây.
