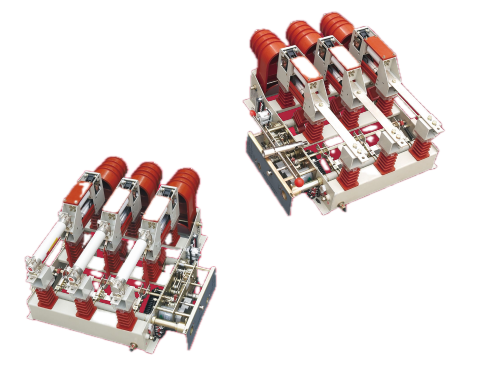

Thiết bị kết hợp cầu chì và công tắc ngắt tải chân không

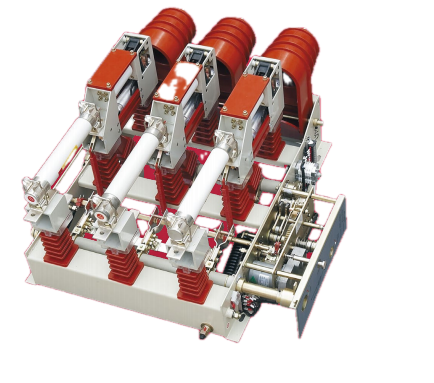

Thiết bị kết hợp cầu chì và công tắc ngắt tải chân không tích hợp bộ ngắt chân không với hệ thống phối hợp cắt cầu chì. Trong điều kiện tải bình thường, công tắc hoạt động độc lập. Khi dòng điện sự cố vượt quá định mức cầu chì, chốt chặn cầu chì sẽ kích hoạt cơ chế cơ cấu ngắt công tắc, mở các tiếp điểm chính và ngắt mạch. Khoảng cách cách ly tác động trực tiếp và khoảng cách mở bộ ngắt mạch đạt được chỉ trong một hành trình. Một màn trập nối đất, được khóa liên động với công tắc nối đất, cung cấp kết nối nối đất có thể nhìn thấy để bảo trì. Ở mức điện áp 12 kV và 630 A với dòng điện chịu được thời gian ngắn 20 kA, thiết bị này được chế tạo để phục vụ đáng tin cậy trong cả mạng lưới phân phối ở thành thị và nông thôn.

Nguyên tắc làm việc

Bên trong bộ ngắt chân không, các điểm tiếp xúc được bịt kín trong môi trường chân không cao (thường dưới 10⁻⁴ Pa). Khi các tiếp điểm tách ra dưới tải, hồ quang hơi kim loại hình thành từ vật liệu tiếp xúc bay hơi. Tuy nhiên, do chân không hầu như không chứa các phân tử khí để ion hóa nên hồ quang không thể tự duy trì và tắt khi dòng điện xoay chiều tự nhiên đi qua điểm 0 đầu tiên. Hơi kim loại ngưng tụ nhanh chóng trên bề mặt tiếp xúc và che chắn, khôi phục độ bền điện môi trong vòng một phần nghìn giây. Phương pháp dập hồ quang này không cần môi chất bên ngoài (dầu hoặc SF₆) và dẫn đến xói mòn tiếp xúc ở mức tối thiểu.

Ưu điểm sản phẩm

Kết hợp chuyển mạch và bảo vệ

Thiết bị kết hợp cầu chì và công tắc ngắt tải chân không của chúng tôi thực hiện việc chuyển mạch tải định kỳ và cùng với cầu chì, giúp ngắt mạch ngắn mạch. Điều này giúp loại bỏ sự cần thiết của một cầu dao riêng biệt trên mỗi lộ xuất tuyến, giảm chi phí vốn.

Dấu chân nhỏ gọn

Cơ cấu truyền động làm giảm ứng suất điện áp lên bộ ngắt ngoài thời điểm chuyển mạch, cho phép bộ ngắt nhỏ hơn và kích thước tổng thể của thiết bị. Điều này cho phép bố trí mật độ cao hơn trong các tổ máy chính vòng và các trạm biến áp nhỏ gọn.

Vận hành một hành trình

Khoảng cách cách ly và khoảng cách mở bộ ngắt đạt được trong một chuyển động, đơn giản hóa trình tự chuyển mạch và giảm khả năng xảy ra lỗi của người vận hành.

Tiếp đất có thể nhìn thấy để đảm bảo an toàn

Cửa chớp nối đất, được khóa liên động với công tắc nối đất, cung cấp dấu hiệu cách ly vật lý và trực quan, cho phép tiếp cận bảo trì an toàn mà không cần thêm thiết bị nối đất.

Công nghệ không chứa SF₆

Sự gián đoạn chân không giúp loại bỏ những lo ngại về khí nhà kính và tránh các quy trình xử lý, kiểm tra rò rỉ và nạp lại liên quan đến thiết bị SF₆.

Chẩn đoán lỗi

Hoạt động cầu chì thường xuyên thường chỉ ra các vấn đề cơ bản của hệ thống. Sau đây là những nguyên nhân chính và biện pháp khắc phục:

Đoản mạch hệ thống: Khi xảy ra đoản mạch, dòng điện sự cố sẽ làm tan chảy phần tử cầu chì nhanh chóng. Lỗi phải được xác định và loại bỏ (ví dụ: sửa chữa cáp hoặc thay thế thiết bị bị lỗi) trước khi thay thế cầu chì có định mức chính xác.

Quá tải liên tục: Hoạt động liên tục trên dòng điện định mức sẽ tạo ra nhiệt độ quá cao, khiến cầu chì bị nóng chảy. Tải phải được giảm xuống trong mức định mức của thiết bị hoặc mức định mức của cầu chì phải được nâng cấp phối hợp với các nghiên cứu bảo vệ hệ thống.

Lựa chọn cầu chì không chính xác: Nếu xếp hạng phần tử cầu chì quá thấp đối với ứng dụng, hoạt động sẽ gây phiền toái. Xác minh xếp hạng cầu chì so với công suất máy biến áp hoặc bộ cấp nguồn và thay thế bằng phần tử có kích thước phù hợp theo biểu đồ phối hợp của nhà sản xuất.

Thông số kỹ thuật

Môi trường ứng dụng

Mạng vòng đô thị

Thiết bị kết hợp cầu chì và công tắc ngắt tải chân không đóng vai trò như một công tắc phân đoạn trong các thiết bị mạch vòng (RMU). Kích thước nhỏ gọn đạt được thông qua thiết kế cơ cấu truyền động, cho phép cấu hình thiết bị đóng cắt mật độ cao hơn trong các trạm biến áp đô thị có không gian hạn chế. Dao nối đất tích hợp giúp đơn giản hóa quy trình bảo trì, giảm thời gian mất điện trong quá trình làm việc theo lịch trình.

Cơ sở công nghiệp

Đối với các nhà máy công nghiệp có nhiều trung tâm phụ tải, Bộ kết hợp cầu chì và cầu dao ngắt tải chân không cung cấp khả năng chuyển mạch tải tại các điểm tiếp sóng và đầu vào máy biến áp. Tùy chọn kết hợp công tắc-cầu chì mang lại khả năng bảo vệ ngắn mạch mà không tốn chi phí sử dụng cầu dao chân không hoàn toàn, phù hợp với các nguồn cấp điện không quan trọng nơi bảo vệ lỗi được cung cấp ở thượng nguồn.

Mạng lưới phân phối nông thôn

Phân phối ở nông thôn đặt ra những thách thức cụ thể: chiều dài lộ tuyến dài, tải thay đổi và dao động điện áp. Ở cuối các lộ 10kV dài, điện áp sụt giảm trong thời gian tải cao điểm có thể đáng kể, dẫn đến điện áp thấp tại cơ sở của khách hàng. Bộ máy giải quyết vấn đề này theo hai cách. Đầu tiên, việc lắp đặt tại các điểm chiến lược dọc theo các lộ tuyến dài cho phép các nhà khai thác mạng phân chia đường dây, cách ly các lỗi và giảm vùng mất điện. Thứ hai, thiết bị có thể chuyển đổi các điểm biến áp và dãy tụ điện, cho phép người vận hành quản lý cấu hình điện áp hiệu quả hơn. Ở khu vực nông thôn, yêu cầu bảo trì thấp của thiết bị đặc biệt có giá trị – đội bảo trì có thể phải di chuyển một khoảng cách đáng kể để đến địa điểm, do đó độ tin cậy của thiết bị giữa các lần thăm quan trực tiếp giúp giảm chi phí vận hành.

Câu hỏi thường gặp

Câu 1: Bộ ngắt chân không dập tắt hồ quang như thế nào?

Khi các tiếp điểm bên trong bộ ngắt chân không tách ra dưới tải, hồ quang hơi kim loại sẽ hình thành giữa các bề mặt tiếp xúc. Bởi vì thiết bị ngắt duy trì độ chân không cao với ít phân tử khí có sẵn để ion hóa, hồ quang không thể tự duy trì và tắt khi dòng điện đi qua điểm 0 tự nhiên đầu tiên. Phương pháp dập tắt hồ quang này hiệu quả, nhanh chóng và không yêu cầu phương tiện dập tắt hồ quang bên ngoài.

Câu hỏi 2: Nguyên nhân khiến cầu chì hoạt động thường xuyên và cách giải quyết?

Hoạt động cầu chì thường xuyên thường chỉ ra lỗi hệ thống. Các nguyên nhân chính là: đoản mạch hệ thống (dòng điện sự cố làm nóng chảy phần tử cầu chì; lỗi phải được xác định và loại bỏ trước khi thay thế cầu chì có định mức chính xác), quá tải kéo dài (hoạt động trên dòng định mức trong thời gian dài; phải giảm tải) hoặc lựa chọn cầu chì không chính xác (định mức phần tử cầu chì quá thấp đối với ứng dụng; cầu chì phải được thay thế với định mức chính xác).

Câu hỏi 3: Thiết bị kết hợp cầu chì và công tắc ngắt tải chân không thường được áp dụng ở đâu?

Thiết bị này phù hợp với hệ thống trung áp xoay chiều ba pha. Các ứng dụng điển hình bao gồm các thiết bị chính dạng vòng (RMU), trạm biến áp nhỏ gọn, thiết bị chuyển mạch phân đoạn đường dây phân phối và bảo vệ máy biến áp khi kết hợp với cầu chì.

Q4: Thiết bị này có thể thay thế bộ ngắt mạch chân không không?

Không. Thiết bị này được thiết kế để chuyển mạch tải và khi được trang bị cầu chì sẽ cung cấp khả năng bảo vệ ngắn mạch. Bộ ngắt mạch chân không được thiết kế để ngắt trực tiếp cả dòng tải thông thường và dòng sự cố ngắn mạch. Đối với các ứng dụng đã cung cấp khả năng bảo vệ lỗi ngược dòng, thiết bị này cung cấp giải pháp tiết kiệm chi phí hơn so với bộ ngắt mạch chân không hoàn toàn.

Tại sao chọn SanGao?

1. Năng lực sản xuất

SanGao vận hành một cơ sở rộng 10‑mu (6.667 m2) ở Liushi, Chiết Giang, với 10.000 m2 diện tích sàn sản xuất, có dây chuyền lắp ráp và thử nghiệm chuyên dụng cho thiết bị đóng cắt trung thế.

2. Đội ngũ kỹ thuật

Công ty có 120 nhân viên, trong đó có 20 kỹ sư cấp trung đến cấp cao phụ trách thiết kế cơ khí, cách điện cao áp và đảm bảo chất lượng. Vốn đăng ký là 81,68 triệu RMB, tổng tài sản khoảng 200 triệu RMB.

3. Hệ thống chất lượng được chứng nhận

Việc sản xuất được thực hiện theo các chứng chỉ ISO 9001:2008, ISO 14001 và ISO 45001. Những điều này yêu cầu phải có sự kiểm soát của nhà cung cấp bằng văn bản, kiểm tra đầu vào, kiểm tra trong quá trình và thử nghiệm nghiệm thu cuối cùng.

4. Truy xuất nguồn gốc quy trình

n Hệ thống ERP theo dõi nguyên liệu, hoạt động sản xuất và hồ sơ kiểm tra. Mỗi đơn vị được đánh số thứ tự với dữ liệu thử nghiệm được lưu trữ để truy xuất nguồn gốc đầy đủ.

5. Kiểm tra định kỳ

Mọi thiết bị đều phải trải qua các thử nghiệm chịu đựng điện môi (mạch chính và đất), thử nghiệm vận hành cơ học dưới sự điều khiển bằng tay và điện, cũng như đo điện trở tiếp xúc. Các đơn vị mẫu phải được kiểm tra dòng điện thời gian ngắn để xác nhận 20 kA / 4 giây.

6. Quan hệ đối tác kỹ thuật

SanGao hợp tác với Xi'an Senyuan, Viện nghiên cứu điện Bắc Kinh và Viện nghiên cứu điện áp cao Tây An để thử nghiệm loại và tuân thủ các tiêu chuẩn GB và IEC.

Phân tích thành phần

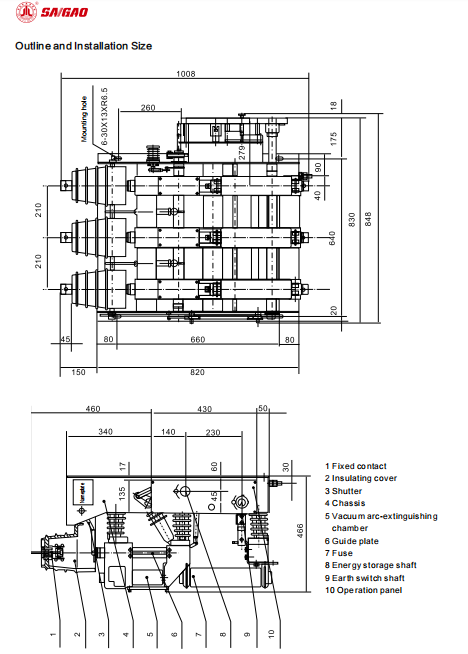

KHÔNG.	Thành phần
1	liên hệ cố định
2	Vỏ cách nhiệt
3	màn trập
4	khung gầm
5	Buồng dập hồ quang chân không
6	Tấm dẫn hướng
7	Cầu chì
8	Trục lưu trữ năng lượng
9	Trục chuyển tiếp địa
10	Bảng điều khiển
