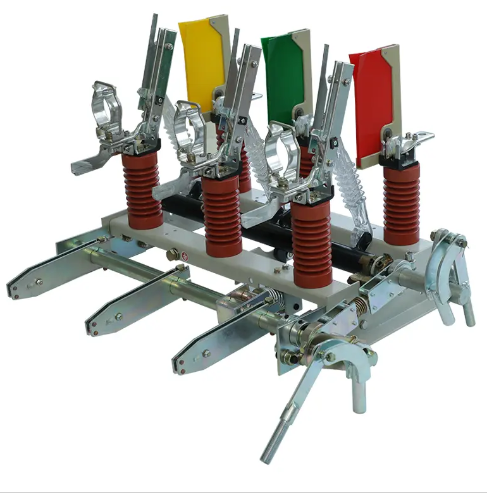

Công tắc ngắt tải không khí Sangao: Chuyển mạch MV an toàn, đơn giản và bền vững

Trong bối cảnh năng lượng ngày càng phát triển hiện nay, các nhà khai thác mạng lưới phân phối phải đối mặt với áp lực ngày càng tăng trong việc đảm bảo thời gian hoạt động, giảm tác động đến môi trường và giảm tổng chi phí sở hữu. Công tắc ngắt tải không khí giải quyết cả ba thách thức bằng thiết kế được thử nghiệm theo thời gian nhưng được cải tiến liên tục. Không giống như công tắc SF₆ yêu cầu xử lý khí định kỳ và gây ra rủi ro về khí nhà kính hoặc các thiết bị chứa đầy dầu yêu cầu bảo trì lộn xộn, công tắc khí tận dụng môi trường dồi dào và vô hại nhất – không khí. Sự đơn giản về mặt cơ học của nó giúp giảm thiểu các điểm hỏng hóc, đồng thời các chỉ báo vị trí rõ ràng và cơ chế khóa liên động giúp giảm thiểu các lỗi vận hành. Đây là lý do tại sao các công ty điện lực, nhà phát triển năng lượng tái tạo và các cơ sở công nghiệp trên toàn thế giới đang chuyển sang sử dụng thiết bị chuyển mạch ngắt tải không khí làm giải pháp chuyển mạch và cách ly ưa thích của họ.

1. Mô hình độ tin cậy của thiết bị chuyển mạch ngắt tải không khí

Điều gì làm cho công tắc ngắt tải khí thực sự đáng tin cậy? Tại San Gao Electric, chúng tôi tin rằng đó là sức mạnh tổng hợp của 4 trụ cột:sự đơn giản về cấu trúc- ít bộ phận chuyển động hơn làm giảm các dạng hư hỏng;cách nhiệt tự nhiên– không khí loại bỏ rủi ro rò rỉ và độc tính;sự tuyệt chủng hồ quang mạnh mẽ– thiết kế từ tính và luồng không khí được tối ưu hóa đảm bảo sự gián đoạn nhất quán; Vàan toàn thân thiện với người vận hành– khóa liên động cơ học và chỉ báo trạng thái rõ ràng ngăn ngừa hoạt động sai. Các thuộc tính này được xác nhận thông qua thử nghiệm nghiêm ngặt và kinh nghiệm thực tế hàng thập kỷ ở các vùng khí hậu và điều kiện tải trọng đa dạng.

1.1 Tại sao không khí – Mệnh lệnh xanh

Nỗ lực loại bỏ SF₆ đang tăng tốc trên toàn thế giới do tiềm năng nóng lên toàn cầu cực kỳ cao (GWP ≈ 23.500). Mặc dù SF₆ mang lại khả năng cách nhiệt vượt trội nhưng lượng khí thải trong vòng đời của nó – từ rò rỉ đến thải bỏ cuối vòng đời – gây ra gánh nặng môi trường nặng nề. Công tắc ngắt tải không khí cung cấp giải pháp thay thế trực tiếp đã được chứng minh cho các ứng dụng điện áp trung thế. Với hình dạng điện cực thích hợp và kỹ thuật kiểm soát hồ quang, không khí có thể ngắt dòng điện tải lên đến 1250A ở 24kV một cách an toàn. Hơn nữa, công tắc khí vốn có khả năng miễn dịch với các biến đổi áp suất khí do thay đổi nhiệt độ, đảm bảo hiệu suất ổn định ở điều kiện khí hậu khắc nghiệt từ sa mạc đến các trạm biến áp ở độ cao lớn.

2. Ưu điểm kỹ thuật cốt lõi

Công tắc ngắt tải không khí của San Gao được xây dựng dựa trên các nguyên tắc đã được chứng minh đồng thời kết hợp các cải tiến kỹ thuật hiện đại để nâng cao độ tin cậy, an toàn và dễ tích hợp. Dưới đây là những điểm khác biệt chính tạo nên sự khác biệt cho sản phẩm của chúng tôi.

• Điện áp định mức: 12kV / 24kV
• Dòng điện định mức: 630A / 1250A
• Công suất tạo mạch ngắn (cực đại): 50kA
• Độ bền cơ học: ≥ 10.000 lần hoạt động
• Độ bền điện: ≥ 5.000 lần hoạt động
• Lớp bảo vệ: IP4X (trong nhà) / IP54 (ngoài trời)
• Nhiệt độ môi trường xung quanh: -25°C ~ +55°C
• Độ cao: lên tới 3000m

2.1 Hiệu suất làm nguội hồ quang

Buồng hồ quang sử dụng sự kết hợp giữa từ trường dọc và luồng không khí tự tạo ra. Khi tiếp điểm chuyển động tách ra, hồ quang được dẫn bởi lực từ vào một tập hợp các tấm phân chia hồ quang, ở đó hồ quang được kéo dài ra, làm nguội và tắt ở điểm 0 của dòng điện tiếp theo. Phương pháp này giảm thiểu hiện tượng cháy tiếp điểm và cho phép khả năng chuyển mạch lặp lại cao. San Gao đã xác nhận thiết kế thông qua hàng nghìn thử nghiệm gián đoạn, bao gồm các tình huống khởi động động cơ và chuyển mạch tụ điện nghiêm ngặt, để đảm bảo hoạt động đáng tin cậy trong những điều kiện khắt khe nhất.

2.2 Cơ chế vận hành – Đơn giản và Bảo mật

Cơ chế vận hành có sẵn ở phiên bản thủ công hoặc năng lượng dự trữ bằng lò xo, cả hai đều có cấu hình tiếp điểm phụ và chống bơm. Tay cầm thủ công cung cấp phản hồi lực tiện dụng và chỉ báo vị trí có thể nhìn thấy rõ ràng từ xa. Đối với điều khiển từ xa, một bộ điều khiển động cơ tùy chọn có thể được tích hợp, cho phép giao tiếp liền mạch với SCADA và hệ thống tự động hóa phân phối. Hệ thống khóa liên động đảm bảo rằng công tắc không thể mở hoặc đóng trừ khi tuân thủ đúng trình tự, giảm đáng kể nguy cơ lỗi của con người.

3. Sơ lược về thông số hiệu suất

Bảng sau đây so sánh nhanh các thông số chính giữa công tắc ngắt tải không khí của San Gao và công tắc ngắt tải SF₆ điển hình, minh họa những ưu điểm thực tế của công nghệ cách nhiệt bằng không khí.

4. Các lĩnh vực và giá trị ứng dụng chính

Công tắc ngắt tải không khí được triển khai trên nhiều mạng trung thế. Dưới đây là những ứng dụng nổi bật nhất, cùng với những lợi ích cụ thể mà chúng mang lại trong từng bối cảnh.

• Lưới phân phối thành thị và nông thôn:Được sử dụng làm thiết bị gắn trên cột hoặc thiết bị mạch vòng để phân đoạn đường dây, truyền tải và cách ly sự cố – ​​cải thiện độ tin cậy của nguồn cung cấp và tự động hóa lộ tuyến.
• Hệ thống điện công nghiệp:Điều khiển các động cơ lớn, máy biến áp và bộ cấp nguồn trong các nhà máy, hầm mỏ và nhà máy chế biến, cung cấp khả năng cách ly và chuyển mạch cục bộ mà không cần bảo trì phức tạp.
• Nhà máy năng lượng tái tạo:Kết nối và ngắt kết nối các mạch biến tần hoặc biến áp trong các trang trại năng lượng mặt trời và gió, xử lý việc đạp xe thường xuyên hàng ngày một cách dễ dàng.
• Dự án cơ sở hạ tầng:Đường sắt, sân bay, trung tâm dữ liệu và bệnh viện dựa vào các thiết bị chuyển mạch không khí để cách ly các tuyến trung chuyển đến/đi, đảm bảo bảo trì an toàn và tính sẵn sàng cao.
• Trạm biến áp tòa nhà thương mại:Đóng vai trò là thiết bị chuyển mạch kết nối xe buýt hoặc thiết bị thu nhập chính trong trung tâm mua sắm, tòa tháp văn phòng và cơ sở giáo dục – góp phần đạt chứng nhận công trình xanh.

Trong mỗi tình huống này, tính chất thân thiện với việc bảo trì của công tắc không khí và khả năng ngắt quãng rõ ràng mang lại sự yên tâm. Ví dụ, ở các đường dây phân phối ở xa, việc thiếu khả năng xử lý khí đốt làm giảm đáng kể thời gian di chuyển của xe tải và thời gian của kỹ thuật viên. Trong các trang trại năng lượng mặt trời, nơi các công tắc có thể hoạt động nhiều lần trong ngày, độ bền cơ học cao đảm bảo hoạt động không gặp sự cố trong nhiều năm. Những lợi ích thực tế này là lý do tại sao các nhà quy hoạch hệ thống ngày càng chỉ định công tắc ngắt tải không khí là lựa chọn mặc định cho hệ thống lắp đặt điện trung thế mới và đã được tân trang lại.

5. Why San Gao Electric – Chất lượng và Đổi mới

San Gao Electric không chỉ là nhà sản xuất thiết bị chuyển mạch – chúng tôi còn là đối tác trong việc xây dựng cơ sở hạ tầng năng lượng an toàn hơn, thông minh hơn. Có trụ sở chính tại Liushi, trung tâm của ngành điện Trung Quốc, nhà máy rộng 10.000 m2 của chúng tôi và đội ngũ hơn 120 chuyên gia giàu kinh nghiệm luôn tận tâm cung cấp các sản phẩm đáp ứng các tiêu chuẩn quốc tế cao nhất. Với số vốn đăng ký là 81,68 triệu RMB và tổng tài sản đạt gần 200 triệu RMB, chúng tôi có sự ổn định về tài chính và chiều sâu kỹ thuật để hỗ trợ các dự án quy mô lớn trên toàn thế giới.

Cam kết của chúng tôi về chất lượng được phản ánh trong các chứng nhận ISO9001, ISO14001 và OHSMS18001 của chúng tôi. Chúng tôi đã xây dựng các mối quan hệ kinh doanh bền chặt trên khắp Châu Âu, Châu Mỹ, Úc và Châu Phi, tạo dựng được danh tiếng là đối tác đáng tin cậy về các giải pháp điện áp cao. Ngoài cầu dao cắt tải không khí, danh mục sản phẩm của chúng tôi còn bao gồm cầu dao cắt tải chân không, cầu dao, cầu dao cách ly, thiết bị chống sét và phụ kiện máy biến áp – cung cấp khả năng bảo vệ và điều khiển toàn diện cho mọi mạng trung áp.
