Mô-đun cầu dao ba pha SanGao – Tính năng, Chế độ điều khiển và Thông tin chi tiết về ứng dụng

Với sự phát triển nhanh chóng của tự động hóa công nghiệp và phân phối điện thương mại, cầu dao ba pha đã phát triển từ các thiết bị bảo vệ đơn giản thành các thiết bị thông minh kết hợp điều khiển, bảo vệ và cách ly. Mô-đun cầu dao ba pha SanGao, tương thích với môi trường mô phỏng Simulink, cung cấp hai chế độ điều khiển linh hoạt: điều khiển tín hiệu bên ngoài (0 V khi mở, điện áp dương khi đóng) và điều khiển dựa trên bộ hẹn giờ bên trong (thời gian chuyển mạch đặt trước). Tính linh hoạt này giúp đơn giản hóa đáng kể việc tích hợp và thử nghiệm hệ thống. Trong bài viết này, chúng tôi đi sâu vào chi tiết kỹ thuật của mô-đun này và đưa ra hướng dẫn thực tế về lựa chọn và ứng dụng.

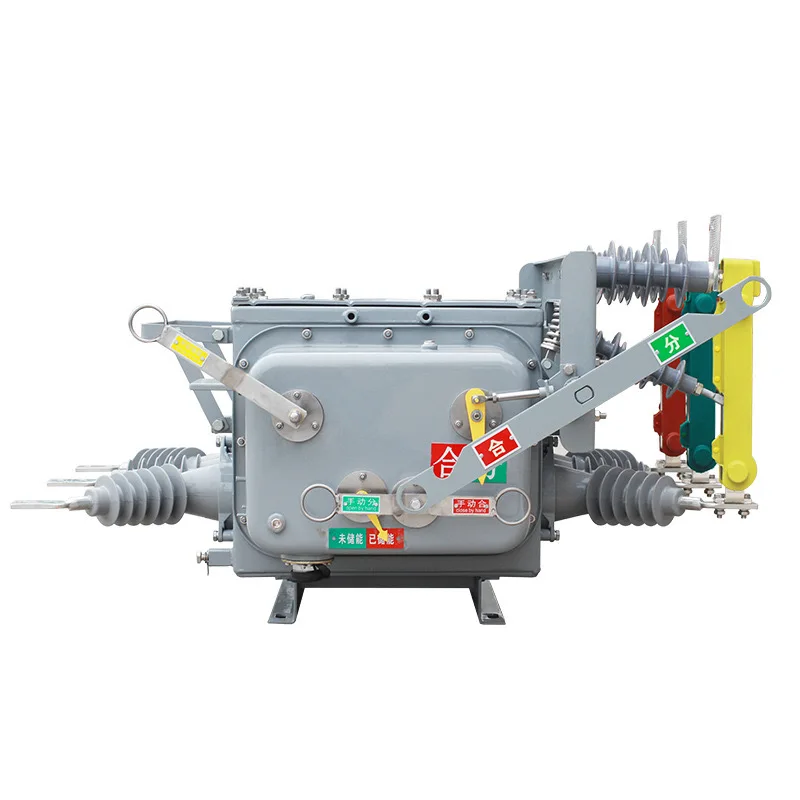

1. Tổng quan về mô-đun cầu dao ba pha

Mô-đun cầu dao ba pha SanGao bao gồm ba cầu dao một cực độc lập được khóa liên động về mặt cơ học để hoạt động đồng thời thông qua một tay cầm chuyển đổi duy nhất. Nó có thể được mắc nối tiếp với tải ba pha để điều khiển tất cả các pha cùng một lúc. Cơ chế dập hồ quang giống hệt với cơ chế của cầu dao tiêu chuẩn và mô-đun bao gồm các mạch giảm chấn Rs‑Cs tích hợp để triệt tiêu quá điện áp chuyển mạch – cần thiết khi kết nối với tải cảm ứng hoặc nguồn dòng điện.

2. Chức năng cốt lõi và chế độ vận hành

Cầu dao ba pha SanGao cung cấp hai chế độ điều khiển để phù hợp với các nhu cầu ứng dụng khác nhau. TRONGchế độ điều khiển bên ngoài, biểu tượng mô-đun hiển thị cổng đầu vào điều khiển, cho phép chuyển đổi thời gian thực thông qua tín hiệu Simulink. TRONGchế độ kiểm soát nội bộ, thời gian chuyển đổi được cài đặt sẵn trong hộp thoại để có trình tự định giờ tự động. Ở cả hai chế độ, cùng một tín hiệu điều khiển điều khiển cả ba máy cắt, đảm bảo hoạt động đồng bộ.

2.1 Vai trò của mạch Snubber

Khi cầu dao được kết nối với tải cảm ứng (ví dụ: động cơ, máy biến áp) hoặc nguồn dòng điện, việc mở mạch có thể tạo ra quá điện áp cảm ứng cao có thể làm hỏng lớp cách điện hoặc chính cầu dao. Mạch giảm chấn Rs‑Cs tích hợp sẽ hấp thụ năng lượng này một cách hiệu quả, hạn chế đỉnh quá điện áp và bảo vệ cả máy cắt và thiết bị hạ lưu. Người dùng có thể chọn bật hoặc tắt mạch này tùy thuộc vào loại tải.

2.2 Đặc điểm chuyến đi và cơ chế "Chuyến đi miễn phí"

Tính năng "không ngắt" đảm bảo rằng khi xảy ra quá tải hoặc đoản mạch, cơ chế bên trong sẽ buộc các tiếp điểm mở và tay cầm di chuyển đến vị trí ngắt. Cố gắng đóng tay cầm sẽ không đóng lại các tiếp điểm cho đến khi hết lỗi và tay cầm được đặt lại. Điều này cung cấp một rào cản an toàn nội tại, ngăn chặn việc tái cấp điện khi lỗi vẫn tiếp diễn.

• Điều khiển tín hiệu bên ngoài (0 V / điện áp dương)
• Kiểm soát hẹn giờ nội bộ
• Mạch giảm âm Rs‑Cs (tùy chọn)
• Cơ chế chuyến đi miễn phí
• Đặc tính cắt chuỗi thời gian trễ
• Khả năng ngắt ngắn mạch cao

3. Giải thích các thông số kỹ thuật chính

Việc lựa chọn cầu dao ba pha phù hợp đòi hỏi sự hiểu biết thấu đáo về các thông số kỹ thuật của nó. Bảng dưới đây tóm tắt các thông số kỹ thuật chính của mô-đun SanGao và ý nghĩa thực tế của chúng đối với việc lựa chọn.

4. Hướng dẫn lựa chọn và ứng dụng công nghiệp

Cầu dao ba pha được sử dụng rộng rãi trong các trung tâm điều khiển động cơ, bảng phân phối, thiết bị tự động hóa công nghiệp và vật tư xây dựng thương mại. Tùy thuộc vào ứng dụng, chúng có thể đóng vai trò là công tắc chính, thiết bị bảo vệ nhánh hoặc công tắc vận hành động cơ. Dưới đây là các trường hợp sử dụng điển hình và gợi ý lựa chọn.

4.1 Các lĩnh vực ứng dụng chính

• Điều khiển động cơ công nghiệp:Được sử dụng làm bộ khởi động trực tuyến, yêu cầu đặc tính cắt trễ thời gian để tránh bị vấp khi dòng điện khởi động.
• Bảo vệ đường dây phân phối:Được lắp đặt trong bảng phân phối chính hoặc bảng phân phối phụ để bảo vệ chống quá tải và đoản mạch, với sự phối hợp phù hợp với các thiết bị thượng nguồn/hạ lưu.
• Bộ máy phát điện khẩn cấp:Hoạt động như bộ ngắt đầu ra của máy phát điện, cung cấp sự cách ly và chịu được quá dòng nhất thời có thể xảy ra.
• Hệ thống HVAC:Bảo vệ máy nén, quạt và các động cơ khác trong thiết bị điều hòa không khí và làm lạnh – cũng cần có đặc tính trễ thời gian.

4.2 Các bước lựa chọn

1. Xác định loại tải:Điện trở hay cảm ứng? Nó có khởi động không? Điều này quyết định đặc tính chuyến đi cần thiết.
2. Tính toán dòng điện hoạt động:Dựa trên công suất tải và điện áp, tính toán dòng điện tối đa và thêm giới hạn an toàn 20–30%.
3. Ước tính dòng điện ngắn mạch:Lấy dòng điện ngắn mạch dự kiến ​​từ hệ thống cung cấp; khả năng cắt của máy cắt phải cao hơn.
4. Chọn chế độ điều khiển:Điều khiển tín hiệu bên ngoài nếu cần vận hành từ xa/tự động; hẹn giờ bên trong nếu chỉ cần chuyển đổi theo lịch trình.
5. Xem xét yêu cầu snubber:Đối với tải cảm ứng (động cơ, máy biến áp), luôn bật mạch giảm âm.

5. Tính năng bảo vệ an toàn

An toàn là ưu tiên hàng đầu trong thiết kế điện. Cầu dao ba pha SanGao kết hợp nhiều cơ chế bảo vệ để bảo vệ không chỉ mạch điện và thiết bị mà còn cả con người.

• Bảo vệ quá tải:Bộ ngắt nhiệt-từ tính sẽ mở mạch khi dòng điện vượt quá giá trị định mức trong thời gian liên tục, ngăn ngừa quá nhiệt cáp.
• Bảo vệ ngắn mạch:Hành động ngắt từ hoạt động ngay lập tức trong trường hợp đoản mạch, cắt dòng điện sự cố trong vòng một phần nghìn giây để giảm thiểu thiệt hại.
• Chức năng cách ly:Với tay cầm ở vị trí "tắt", khoảng cách tiếp xúc và khoảng cách cách điện vừa đủ sẽ tạo ra điểm đứt có thể nhìn thấy, đáp ứng các yêu cầu cách ly.
• Chống đóng lại Trip‑Free:Ngăn chặn việc đóng lại khi lỗi vẫn tồn tại, loại bỏ nguy cơ lỗi của con người.
