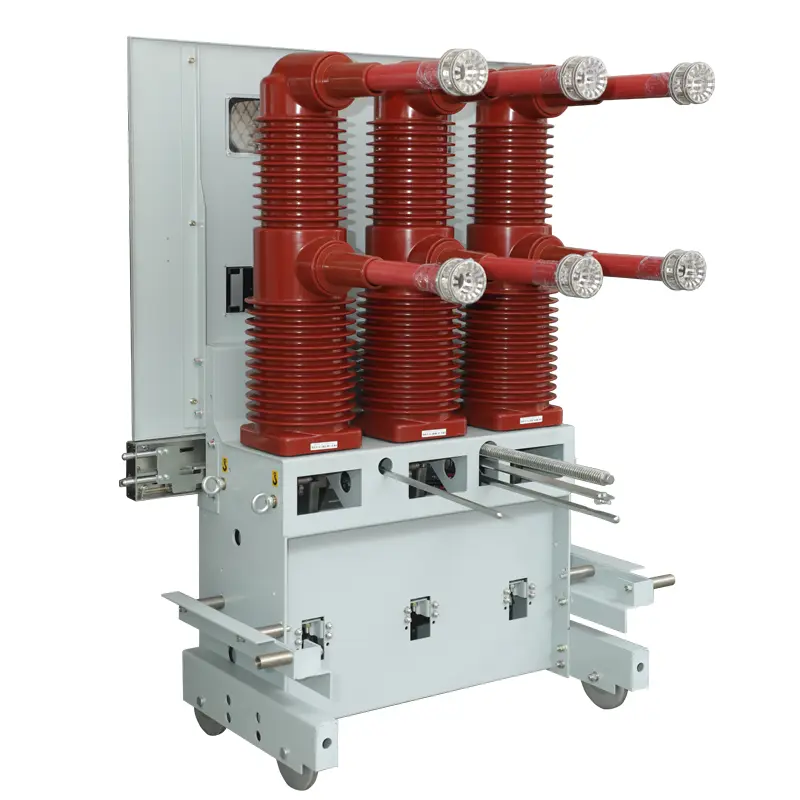

Bộ ngắt mạch chân không loại handcart

Bộ ngắt mạch chân không loại tay cầm chất lượng cao Sangao phù hợp để sử dụng trong ba pha AC 50Hz, 40,5kV và có thể được sử dụng cho dòng tải, dòng điện quá tải và dòng lỗi trong các doanh nghiệp công nghiệp và khai thác, nhà máy điện và trạm biến áp. Nó cũng phù hợp cho các kịch bản hoạt động thường xuyên. Bộ ngắt mạch này áp dụng cấu trúc bố cục trên và dưới, làm giảm hiệu quả độ sâu của bộ ngắt mạch.

Đặc tính

Việc sản xuất bộ ngắt mạch chân không loại Handcart tuân thủ các tiêu chuẩn quốc gia của Trung Quốc GB1984-2003 "Bộ ngắt mạch điện áp cao AC", Điều kiện kỹ thuật DL/T403-2000 "để đặt hàng 3,6-40.5kV bộ ngắt mạch chân không trong nhà" và các tiêu chuẩn EC tích cực có liên quan. Cơ chế vận hành của bộ ngắt mạch là loại lưu trữ năng lượng lò xo, có thể được vận hành bằng cách lưu trữ năng lượng AC hoặc DC hoặc vận hành thủ công.

Bộ ngắt mạch cũng có thể được trang bị cơ chế vận hành nam châm vĩnh cửu trong thời gian dài, với tuổi thọ cơ học lên tới 2000 lần và có thể được sử dụng trong các tình huống hoạt động cực kỳ thường xuyên.

Bộ ngắt mạch được thiết kế trong cấu trúc phân chia phía trước và phía sau, có thể được sử dụng như một bộ phận cài đặt cố định hoặc như một bộ phận gắn giữa với khung gầm.

Việc áp dụng cấu trúc cách nhiệt tổng hợp, buồng dập tắt vòng cung ba pha và thân tích điện liên quan được phân lập bởi ba vỏ cách nhiệt nhựa epoxy độc lập. Sau khi áp dụng cấu trúc cách nhiệt tổng hợp, bộ ngắt mạch đáp ứng các yêu cầu của khoảng cách không khí và khoảng cách leo trong điều kiện hoạt động bình thường và làm giảm hiệu quả khối lượng của bộ ngắt mạch. Vòng cung máy chân không mạch điện chính và kết nối dẫn điện động và tĩnh được lắp đặt bên trong cấu trúc cách nhiệt, làm cho pha đến khoảng cách chỉ 300mm.

Tất cả các kết nối điện trong mạch chính là cố định và có độ tin cậy cao

Môi trường sử dụng:

Độ cao: Dưới 3000m;

Nhiệt độ môi trường: tối đa+40, tối thiểu -15;

Độ ẩm tương đối: Trung bình hàng ngày không vượt quá 95%, trung bình hàng tháng không vượt quá 90%

Cường độ địa chấn: dưới cấp 8;

Những nơi không có lửa, nổ, khí ăn mòn và rung động nghiêm trọng,
