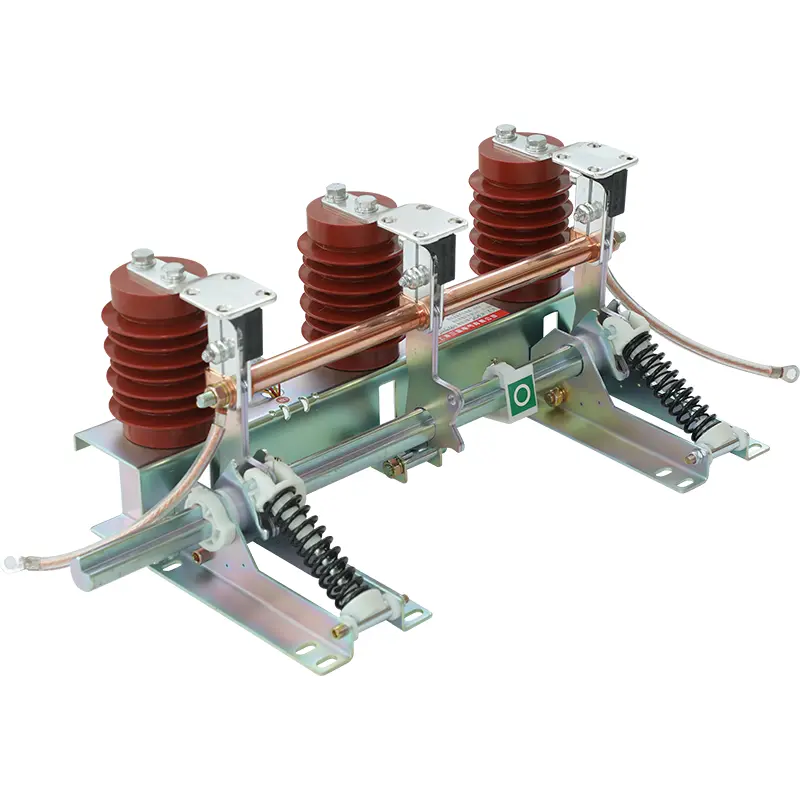

Công tắc nối đất tốc độ cao trong nhà ba pha AC

Là nhà cung cấp uy tín của Trung Quốc về Thiết bị chuyển mạch nối đất tốc độ cao trong nhà AC ba pha, SanGao chuyên về thiết bị bảo vệ nối đất trung thế được thiết kế riêng cho cơ sở hạ tầng phân phối điện trong nhà. Được tối ưu hóa cho môi trường vận hành AC ba pha, thiết bị sử dụng cấu trúc cơ học đóng nhanh để hình thành các mạch nối đất ngay lập tức, nâng cao hiệu quả mức độ an toàn trong quá trình bảo trì thiết bị và bảo vệ bộ máy điện khỏi hư hỏng do dòng điện tăng bất thường gây ra.

Gửi yêu cầu

Mô tả Sản phẩm

Đối với các nhà máy sản xuất thiết bị đóng cắt đang tìm kiếm khả năng bảo vệ nối đất đáp ứng, Công tắc nối đất tốc độ cao trong nhà ba pha AC của SanGao là một thành phần phù hợp lý tưởng. Được thiết kế dành riêng cho các tình huống điện áp cao trong nhà, nó thực hiện nối đất đáng tin cậy sau khi ngắt kết nối mạch và giảm các mối nguy hiểm tiềm ẩn do điện dư, điện áp cảm ứng và sự cố đoản mạch mang lại.

Bảo vệ nối đất tác động nhanh cho hệ thống điện trung thế

Trong công việc bảo trì điện áp cao, thời gian cần thiết để thiết lập điều kiện nối đất an toàn là một yếu tố quan trọng. Việc nối đất chậm trễ hoặc không ổn định có thể làm tăng rủi ro cho kỹ thuật viên và thiết bị điện.

Cơ cấu đóng tốc độ cao cho phép lưỡi tiếp đất di chuyển nhanh vào vị trí đóng, tạo ra sự kết nối tin cậy giữa mạch điện và hệ thống tiếp đất.

Công tắc nối đất tốc độ cao trong nhà ba pha AC chủ yếu được sử dụng để:

• Thiết bị điện cách ly nối đất trong quá trình bảo trì

• Giải phóng điện tích còn sót lại sau khi ngắt kết nối

• Cung cấp khả năng nối đất ngắn mạch

• Cải thiện khả năng bảo vệ người vận hành bên trong hệ thống thiết bị đóng cắt

So với các cấu trúc nối đất thủ công thông thường, thiết kế tác động nhanh tập trung vào phản ứng cơ học nhanh và áp suất tiếp xúc ổn định.

Cơ chế đóng cửa tốc độ cao hoạt động như thế nào?

Cơ chế vận hành xác định xem Công tắc nối đất tốc độ cao trong nhà ba pha AC có thể hoàn thành hành động đóng một cách chính xác và nhất quán hay không.

Quy trình vận hành chính bao gồm:

1. Cơ cấu vận hành nhận lệnh đóng.

2. Trục chính quay và truyền lực cơ học.

3. Dao nối đất di chuyển về phía tiếp điểm cố định.

4. Cơ cấu lò xo giải phóng năng lượng dự trữ để tăng tốc độ đóng.

5. Các bộ phận dẫn điện thiết lập kết nối nối đất.

Cấu trúc đóng nhanh giúp lưỡi tiếp đất vượt qua lực cản cơ học và đạt đến vị trí cần thiết một cách nhanh chóng.

Các thành phần chính bao gồm:

• Khung đỡ

• Cụm dao nối đất

• Tiếp điểm tĩnh

• Trục quay

• Cánh tay vận hành

• Lò xo nén

• Các thành phần kết nối dẫn điện

Thiết kế phối hợp của các bộ phận này đảm bảo chuyển động cơ học ổn định trong quá trình hoạt động lặp đi lặp lại.

Chức năng bảo vệ điện trong quá trình bảo trì

Ngay cả sau khi cầu dao hoặc bộ cách ly ngắt kết nối nguồn điện, năng lượng điện có thể vẫn còn trong hệ thống do điện dung, cảm ứng hoặc các mạch mang điện gần đó.

Dao nối đất tốc độ cao trong nhà ba pha AC giúp:

• Xả năng lượng điện còn lại

• Giảm nguy cơ điện áp cảm ứng

• Cung cấp đường nối đất có trở kháng thấp

• Cải thiện quy trình bảo trì an toàn

Trong các trạm biến áp có mạch song song, cảm ứng điện từ và tĩnh điện có thể tạo ra điện áp không mong muốn trên thiết bị bị ngắt kết nối. Một hệ thống nối đất được lắp đặt đúng cách sẽ giúp kiểm soát những rủi ro này.

Thông số kỹ thuật

Mục	Đặc điểm kỹ thuật
Ứng dụng	Hệ thống nối đất cao áp trong nhà
Hệ thống đánh giá	Hệ thống điện ba pha AC
Tính thường xuyên	50(60)Hz
Cài đặt	Ứng dụng thiết bị đóng cắt trong nhà
Chức năng	Nối đất các thiết bị điện cao thế trong quá trình bảo trì
Kết cấu	Cụm dao nối đất, tiếp điểm tĩnh, trục vận hành, cơ cấu lò xo và các bộ phận dẫn điện

Tại sao chọn SanGao cho thiết bị nối đất điện áp cao?

Khách hàng lựa chọn công tắc nối đất thường tập trung vào ba vấn đề thực tế:

Hoạt động cơ học ổn định

Cơ chế đóng nhanh được thiết kế cho các hoạt động chuyển mạch lặp đi lặp lại và hiệu suất nối đất ổn định.

Khả năng tương thích với hệ thống thiết bị đóng cắt

SanGao phát triển các linh kiện điện áp cao dựa trên yêu cầu ứng dụng thiết bị đóng cắt thực tế.

Năng lực sản xuất hoàn chỉnh

Từ thiết kế, sản xuất đến thử nghiệm, SanGao quản lý nội bộ các quy trình sản xuất chính, hỗ trợ tính nhất quán của sản phẩm tốt hơn.

Phạm vi sản phẩm của công ty bao gồm các công tắc nối đất, cầu dao cách ly, công tắc tải, cầu dao chân không và các thiết bị điện cao áp khác.

Câu hỏi thường gặp

1. Mục đích chính của thiết bị này là gì?

Nó được sử dụng để nối đất các thiết bị điện cao áp sau khi cách ly và bảo vệ trong quá trình bảo trì.

2. Tại sao cơ chế đóng nhanh lại quan trọng?

Hành động đóng nhanh giúp lưỡi nối đất thiết lập tiếp xúc nhanh chóng và cải thiện khả năng bảo vệ trong điều kiện điện bất thường.

3. Nó có thể hoạt động với cầu dao và công tắc cách ly không?

Đúng. Công tắc nối đất tốc độ cao trong nhà ba pha AC thường được áp dụng cùng với các bộ phận của thiết bị đóng cắt điện áp cao để tạo ra trình tự cách ly và nối đất an toàn.
