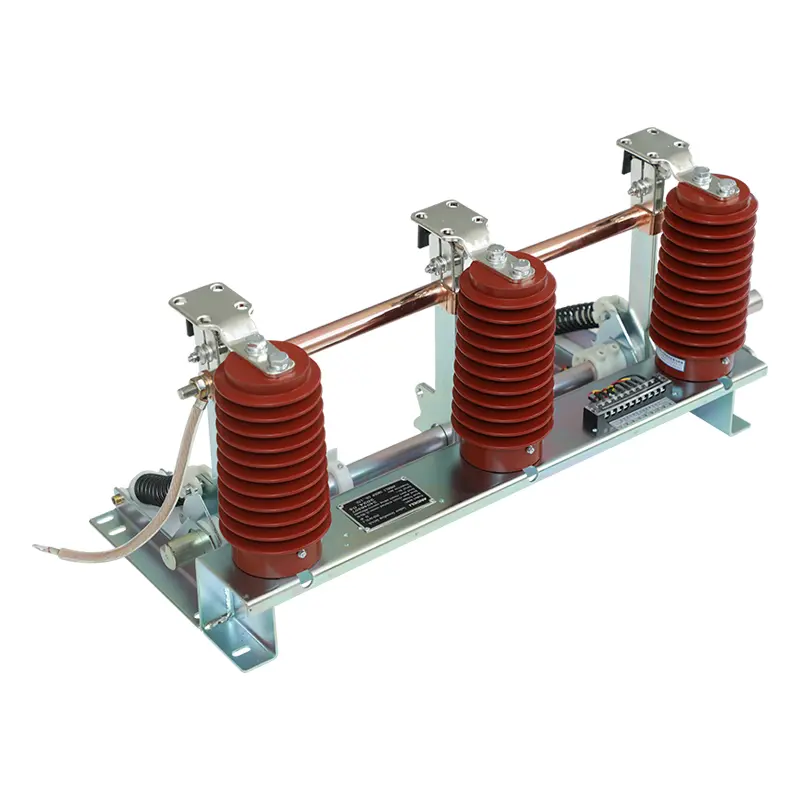

Công tắc nối đất điện áp cao

Công tắc nối đất điện áp cao Sangao bền phù hợp với hệ thống năng lượng AC 50 (60) Hz trong nhà 3-12KV trong nhà và được sử dụng cùng với các tủ công tắc điện áp cao khác nhau. Nó cũng có thể được sử dụng để bảo trì thiết bị điện điện áp cao. Cấu trúc chính của nó là công tắc nối đất, bao gồm một khung, cụm dao nối đất, tiếp xúc tĩnh, cảm biến, trục quay, cánh tay quay, lò xo nén, ống dẫn điện và kết nối linh hoạt.

Khi cơ chế vận hành đóng công tắc nối đất, mô -men xoắn hành động làm cho trục chính vượt qua mô -men xoắn điện trở, điều khiển cánh tay quay quay theo hướng đóng, do đó thanh vận hành trên con dao nối đất đi qua điểm chết của lò xo nén và độ nén của lò xo. Con dao nối đất trên cụm dao nối đất là chắc chắn và đáng tin cậy khi tiếp xúc với phần mặt bích (cạnh dao) của tiếp xúc tĩnh thông qua lò xo đĩa.

Khi mô -men xoắn được áp dụng, trục chính vượt qua mô -men xoắn chính và lực lò xo để điều khiển cánh tay quay theo hướng mở và lò xo nén nối đất đi qua.

Mục đích của công tắc nối đất là gì?

Công tắc nối đất điện áp cao được sử dụng để cung cấp dây nối đất cho các hệ thống được kết nối dưới lòng đất hoặc delta.

Công tắc nối đất cho phép kết nối tải pha đến pha.

Công tắc nối đất trong trạm biến áp được nối đất để tạo thành một mặt đất áp dụng thấp để giữ cho hệ thống trung tính.

Công tắc nối đất trong tủ công tắc đảm bảo rằng biên độ quá điện áp thoáng qua bị hạn chế trong một lỗi nối đất nặng.

Nó được sử dụng để nối đất thiết bị điện để đáp ứng các yêu cầu bảo vệ.

Chức năng của công tắc nối đất là gì?

Công tắc nối đất điện áp cao được kết nối với bộ ngắt mạch và khi bộ ngắt mạch được xóa và kéo ra, thanh cái liền kề với bộ ngắt mạch được tự động nối đất thông qua công tắc nối đất. Quá trình này bảo vệ các kỹ thuật viên, nhân viên bảo trì và người dùng khỏi điện áp tình cờ.

Nó được sử dụng để ngăn chặn dòng điện tĩnh và điện từ. Trong hai hoặc nhiều đường truyền trên cao trên cùng một tòa tháp hoặc trong kết nối song song liền kề, khi một hoặc nhiều đường được khử năng lượng, các đường khử năng lượng sẽ tạo ra điện áp cảm ứng và dòng điện cảm ứng do cảm ứng điện từ và cảm ứng tĩnh điện giữa chúng và các đường được cung cấp năng lượng liền kề. Do đó, các công tắc nối đất phù hợp cho các dòng như vậy.

Công tắc nối đất điện áp cao được sử dụng để đóng dòng điện ngắn mạch. Công tắc nối đất với dòng đóng ngắn mạch được định mức sẽ có thể đóng ở bất kỳ điện áp được áp dụng nào (bao gồm cả điện áp định mức của nó) và bất kỳ dòng điện nào (bao gồm cả dòng đóng ngắn mạch được định mức của nó). Dòng đóng ngắn mạch được định mức của công tắc nối đất bằng với đỉnh định mức chịu được dòng điện.

Công tắc nối đất điện áp cao trong trạm biến áp đóng vai trò quan trọng trong các máy biến áp công suất lớn hoặc nặng vì nó cho phép lưới điện có điểm tham chiếu điện áp nhất quán. Nếu không, điện áp có thể thay đổi từ nơi này sang nơi khác. Đảm bảo sự an toàn của máy biến áp và nhân sự sử dụng điện.
