Thiết bị đóng cắt điện áp cao Công tắc nối đất tích hợp

Thiết bị đóng cắt điện áp cao Công tắc nối đất tích hợp, một sản phẩm cốt lõi do nhà sản xuất Trung Quốc SanGao cung cấp, đóng vai trò là bộ phận nối đất tích hợp được tùy chỉnh cho tủ công tắc điện áp cao và khung phân phối điện trong nhà. Với thiết kế nhúng tương thích với cách bố trí bên trong thiết bị đóng cắt, thiết bị này cắt giảm không gian lắp đặt bị chiếm dụng, nâng cao tiêu chuẩn an toàn trong quá trình đại tu thiết bị và tạo ra tuyến nối đất dẫn điện ổn định cho công việc kiểm tra điện định kỳ.

Gửi yêu cầu

Mô tả Sản phẩm

Công tắc nối đất tích hợp trong thiết bị đóng cắt điện áp cao SanGao được cung cấp rộng rãi bởi các nhà sản xuất thiết bị đóng cắt, trạm biến áp và các dự án phân phối công nghiệp theo đuổi kích thước nhỏ gọn và hiệu suất bảo vệ nối đất phù hợp. Được tối ưu hóa để lắp ráp liền mạch với thân tủ điện áp cao, thiết kế cấu trúc tất cả trong một này cho phép cách ly mạch hoàn toàn, loại bỏ nguy cơ sốc điện áp dư và tăng cường độ ổn định tổng thể của tất cả quy trình bảo trì tại chỗ.

Thiết kế nối đất tích hợp cho hệ thống thiết bị đóng cắt nhỏ gọn

Hệ thống thiết bị đóng cắt hiện đại không chỉ yêu cầu hiệu suất điện mà còn phải tận dụng không gian bên trong một cách hiệu quả. Việc lắp đặt thiết bị nối đất riêng biệt có thể làm tăng độ phức tạp của tủ và yêu cầu bố trí lắp đặt bổ sung.

Thiết kế tích hợp tích hợp chức năng nối đất trực tiếp vào cấu trúc thiết bị đóng cắt, cho phép tủ đạt được hoạt động an toàn hơn mà không chiếm không gian bên ngoài không cần thiết.

Các mục đích chính bao gồm:

• Cung cấp đường nối đất sau khi cách ly điện

• Bảo vệ nhân viên bảo trì khỏi điện áp ngẫu nhiên

• Hỗ trợ kiểm tra an toàn các bộ phận của thiết bị đóng cắt

• Cải thiện sự phối hợp giữa thiết bị nối đất và kết cấu tủ

Đối với các nhà sản xuất thiết bị đóng cắt, Công tắc nối đất tích hợp trong thiết bị đóng cắt điện áp cao giúp đơn giản hóa việc thiết kế tủ và cải thiện khả năng phối hợp thiết bị tổng thể.

Cấu trúc nối đất tích hợp cải thiện độ an toàn của tủ như thế nào?

Tủ chuyển mạch điện áp cao chứa nhiều bộ phận điện, bao gồm thanh cái, cầu dao và kết nối cáp. Trong quá trình bảo trì, ngay cả các bộ phận cách ly cũng có thể có điện áp cảm ứng hoặc năng lượng điện dư.

Công tắc nối đất giúp tạo kết nối nối đất có trở kháng thấp để cải thiện điều kiện an toàn.

Quy trình hoạt động điển hình:

1. Mạch bị ngắt khỏi nguồn điện.

2. Điều kiện cách ly đã được xác nhận.

3. Công tắc nối đất đã đóng.

4. Công việc bảo trì bắt đầu sau khi xác nhận nối đất.

Cấu trúc tích hợp của Công tắc nối đất tích hợp trong thiết bị đóng cắt điện áp cao giúp đảm bảo rằng vị trí nối đất gần với mạch được bảo vệ hơn, cải thiện khả năng phối hợp hệ thống.

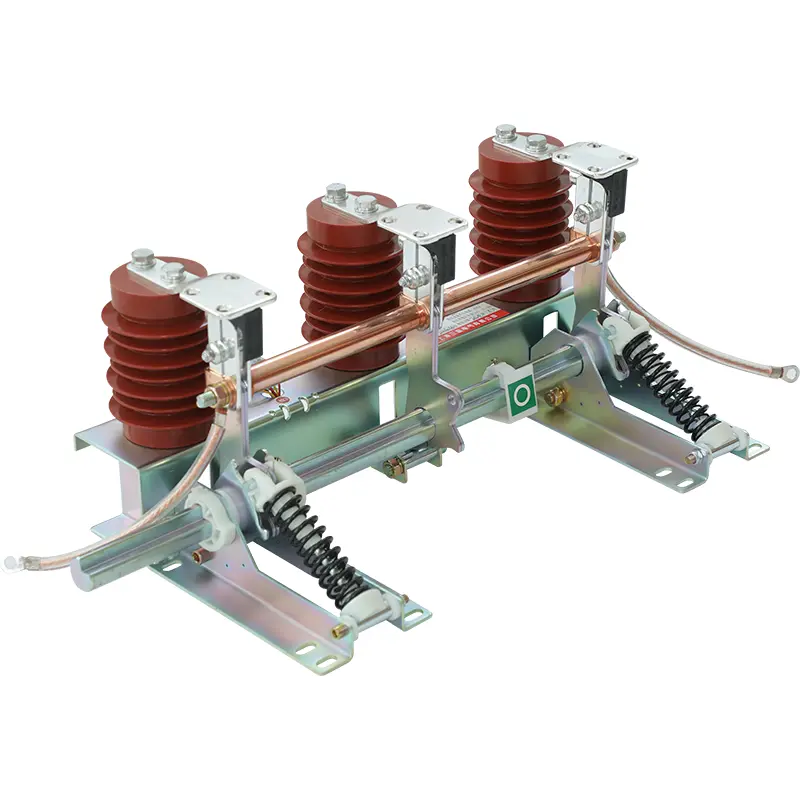

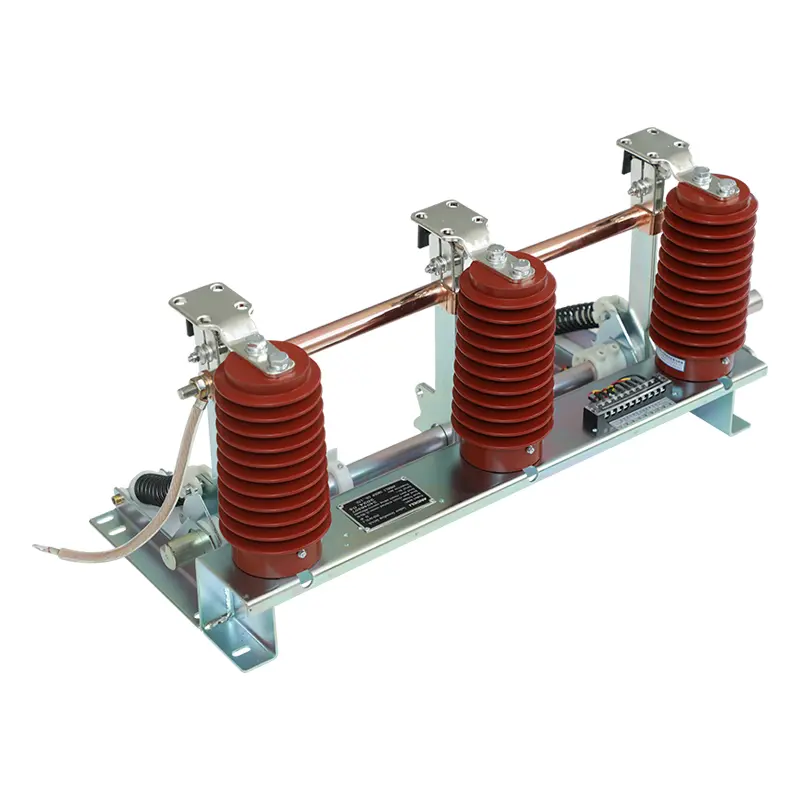

Thiết kế kết cấu tập trung vào tích hợp thiết bị đóng cắt

Hiệu suất của công tắc nối đất tích hợp phụ thuộc vào cả chất lượng kết nối điện và sự phù hợp cơ học với tủ.

Các thành phần chính bao gồm:

• Cụm dao nối đất

• Tiếp điểm tĩnh

• Trục quay

Trong quá trình vận hành đóng, cơ cấu vận hành dẫn động trục quay và dao nối đất về phía vị trí tiếp xúc. Cơ cấu lò xo giúp cung cấp áp suất tiếp xúc ổn định sau khi lưỡi tiếp đất đến vị trí đóng.

Công tắc nối đất tích hợp trong thiết bị đóng cắt điện áp cao này hỗ trợ:

Kết nối liên hệ đáng tin cậy

Lưỡi nối đất duy trì sự tiếp xúc chắc chắn với tiếp điểm tĩnh để thiết lập đường nối đất ổn định.

Độ chính xác vị trí cơ khí

Chuyển động chính xác giúp đảm bảo đúng vị trí đóng và mở bên trong thiết bị đóng cắt.

Ổn định hoạt động lâu dài

Cấu trúc cơ học được tối ưu hóa giúp giảm nguy cơ xảy ra sự cố vận hành do chuyển đổi lặp đi lặp lại.

Các lĩnh vực ứng dụng cho bảo vệ nối đất tích hợp

Tủ chuyển mạch cao áp trong nhà

Các nhà sản xuất thiết bị đóng cắt sử dụng Công tắc nối đất tích hợp trong thiết bị đóng cắt điện áp cao để hoàn thiện các chức năng của tủ trong khi vẫn duy trì bố cục bên trong nhỏ gọn.

Trạm phân phối công nghiệp

Các nhà máy có hệ thống điện trung thế cần có quy trình bảo trì an toàn máy biến áp, máy cấp nguồn và thiết bị điện. Nối đất tích hợp giúp người vận hành chuẩn bị điều kiện làm việc an toàn hơn.

Trạm biến áp và cơ sở phân phối điện

Trạm biến áp yêu cầu bố trí nối đất đáng tin cậy cho các hoạt động bảo trì liên quan đến cầu dao, thanh cái và ngăn cáp.

Dự án hạ tầng điện

Các cơ sở thương mại lớn, hệ thống giao thông và dự án năng lượng thường yêu cầu các giải pháp thiết bị đóng cắt nhỏ gọn trong đó hiệu quả không gian bên trong là quan trọng.

Câu hỏi thường gặp

1. Tại sao phải lắp cầu dao nối đất bên trong thiết bị đóng cắt?

Thiết kế tích hợp cho phép tích hợp bảo vệ nối đất vào cấu trúc tủ, tiết kiệm không gian lắp đặt và cải thiện khả năng phối hợp hệ thống.

2. Chức năng nối đất mang lại sự bảo vệ gì?

Thiết bị đóng cắt điện áp cao Công tắc nối đất tích hợp giúp thiết lập đường nối đất an toàn trong quá trình bảo trì và giảm rủi ro do điện áp, dòng điện cảm ứng hoặc tĩnh điện ngẫu nhiên gây ra.
