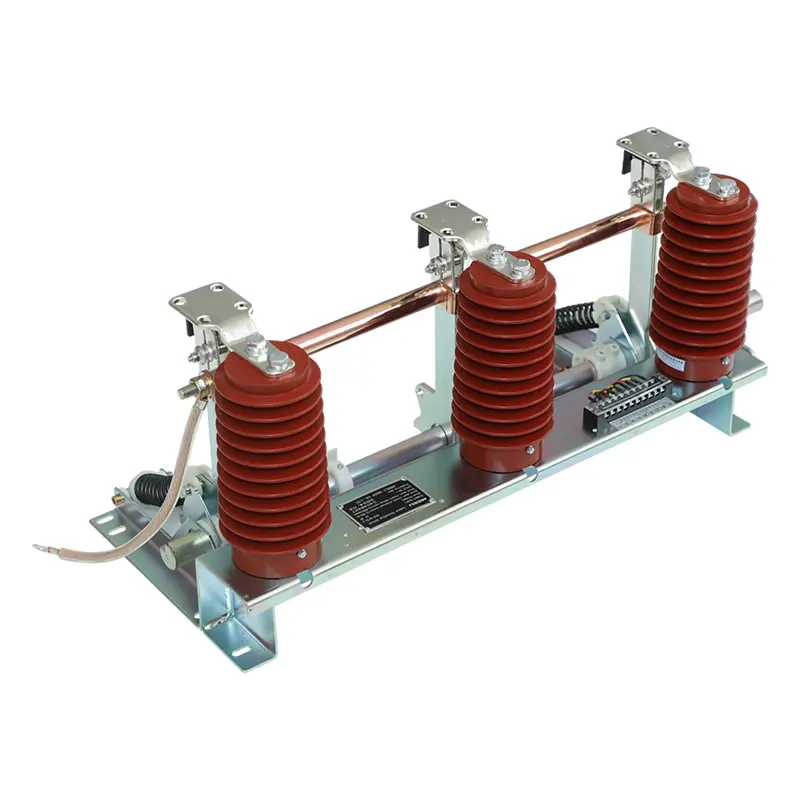

Công tắc nối đất AC trong nhà với dao đất tốc độ cao

Bộ chuyển mạch nối đất AC trong nhà với dao nối đất tốc độ cao của SanGao cung cấp thiết bị nối đất trung thế chuyên dụng dành riêng cho kiểm soát rủi ro trong quá trình bảo trì thiết bị điện trong nhà. Bao trùm các điều kiện làm việc AC 50/60Hz ba pha 3kV đến 12kV, thiết kế dao đất tốc độ cao giúp rút ngắn thời gian nối đất và giảm thiểu các mối đe dọa an toàn cho đội bảo trì.

Phản ứng nối đất nhanh để bảo trì điện áp trung thế an toàn hơn

Trong quá trình bảo trì thiết bị điện áp cao, tốc độ nối đất và độ tin cậy cơ học ảnh hưởng trực tiếp đến sự an toàn của người vận hành. Khi một mạch điện đã được cách ly, công tắc nối đất sẽ cung cấp đường nối đất được kiểm soát để ngăn ngừa các nguy cơ điện áp không mong muốn.

Thiết kế dao đất tốc độ cao cho phép hoàn thành thao tác nối đất nhanh chóng thông qua chuyển động phối hợp của trục vận hành, tay quay, cơ cấu lò xo và cụm dao nối đất.

Công tắc nối đất AC trong nhà với dao nối đất tốc độ cao chủ yếu được sử dụng để:

• Nối đất thiết bị điện cao thế trong quá trình bảo trì

• Bảo vệ kỹ thuật viên khỏi sự xuất hiện điện áp ngẫu nhiên

• Hạn chế rủi ro do điện áp cảm ứng và tĩnh điện gây ra

• Cung cấp đường dẫn dòng điện chạm đất trong hệ thống điện

Không giống như các kết nối nối đất đơn giản, công tắc nối đất chuyên dụng cung cấp hoạt động cơ học được kiểm soát và vị trí nối đất xác định bên trong hệ thống thiết bị đóng cắt.

Cấu trúc dao đất tốc độ cao hoạt động như thế nào?

Hiệu suất hoạt động của Bộ chuyển mạch nối đất AC trong nhà với Dao nối đất tốc độ cao phụ thuộc rất nhiều vào sự tương tác giữa các bộ phận cơ khí.

Cấu trúc chính bao gồm:

• Dấu ngoặc

• Cụm dao nối đất

• Tiếp điểm tĩnh

• Cảm biến

• Trục quay

• Tay quay

• Lò xo nén

• Ống bọc dẫn điện

• Kết nối linh hoạt

Khi cơ cấu vận hành đóng công tắc nối đất, mômen vận hành sẽ dẫn động trục chính và cánh tay quay về vị trí đóng. Sau khi đi qua điểm chết của lò xo nén, năng lượng lò xo tích trữ sẽ được giải phóng, giúp cụm dao tiếp đất nhanh chóng di chuyển vào vị trí đóng.

Dao nối đất duy trì sự tiếp xúc chắc chắn với tiếp điểm tĩnh thông qua cấu trúc lò xo đĩa, giúp đạt được kết nối điện ổn định.

Thiết kế cơ khí này giúp cải thiện:

• Tính nhất quán về tốc độ đóng cửa

• Ổn định áp suất tiếp xúc

• Độ tin cậy vận hành lâu dài

Thông số kỹ thuật

Thiết bị này được thiết kế cho các ứng dụng điện áp trung thế trong nhà, nơi yêu cầu vận hành nối đất an toàn.

Kịch bản ứng dụng trong đó vấn đề tiếp đất nhanh

Phòng bảo trì thiết bị đóng cắt trong nhà

Trong phòng phân phối, nhân viên bảo trì cần một phương pháp đáng tin cậy để xác nhận nối đất thiết bị trước khi kiểm tra. Công tắc nối đất cung cấp một điểm nối đất chuyên dụng sau khi hoàn tất quy trình cách ly.

Hệ thống điện công nghiệp

Các nhà máy sử dụng thiết bị trung thế có thể yêu cầu bảo trì thường xuyên máy biến áp, bộ cấp nguồn và thiết bị đóng cắt. Cơ chế nối đất ổn định giúp giảm thiểu rủi ro trong quá trình tắt máy theo lịch trình.

Trạm biến áp

Các trạm biến áp có nhiều mạch điện áp cao trong đó điện áp ngẫu nhiên, dòng điện cảm ứng hoặc hiệu ứng điện từ có thể gây ra mối nguy hiểm. Thiết bị nối đất giúp thiết lập một môi trường bảo trì an toàn hơn.

Môi trường đường truyền song song

Khi một đường dây trên không bị mất điện trong khi các đường dây gần đó vẫn mang điện, cảm ứng tĩnh điện và điện từ có thể tạo ra điện áp cảm ứng. Công tắc nối đất giúp loại bỏ những ảnh hưởng này và bảo vệ nhân viên bảo trì.

Kiểm soát chất lượng tập trung vào an toàn nối đất

Công tắc nối đất là bộ phận liên quan đến an toàn trong hệ thống điện nên việc kiểm tra chế tạo cần tập trung vào cả hoạt động cơ khí và chất lượng kết nối điện.

SanGao áp dụng:

• Hệ thống quản lý chất lượng ISO9001:2008

• Hệ thống quản lý môi trường ISO14001

• Hệ thống quản lý an toàn và sức khỏe nghề nghiệp OHSMS 18001

Đối với Công tắc nối đất AC trong nhà có dao nối đất tốc độ cao, kiểm soát chất lượng bao gồm:

• Kiểm tra độ chính xác chuyển động của dao nối đất

• Kiểm tra các điểm đấu nối dẫn điện

• Kiểm tra tính nhất quán của hoạt động cơ học

• Xác nhận tình trạng thành phẩm trước khi xuất xưởng

Các bước kiểm tra này giúp giảm bớt các vấn đề về điều chỉnh lắp đặt sau khi thiết bị đến địa điểm dự án.

Câu hỏi thường gặp

1. Mục đích chính của thiết bị nối đất này là gì?

Nó cung cấp đường nối đất cho các thiết bị điện cao áp trong quá trình bảo trì và giúp bảo vệ kỹ thuật viên khỏi các nguy cơ vô tình về điện áp.

2. Tại sao thiết kế dao đất tốc độ cao lại quan trọng?

Cơ chế tác động nhanh giúp lưỡi tiếp đất nhanh chóng đạt đến vị trí đóng và duy trì sự tiếp xúc đáng tin cậy với tiếp điểm tĩnh.

3. Hệ thống điện nào phù hợp với thiết bị này?

Nó phù hợp với hệ thống điện xoay chiều ba pha 3-12kV 50 (60) Hz trong nhà.

4. Nó có thể được lắp đặt với các tủ công tắc hiện có không?

Đúng. Công tắc nối đất AC trong nhà với dao nối đất tốc độ cao được thiết kế để hoạt động cùng với nhiều tủ chuyển mạch điện áp cao khác nhau, nhưng khả năng tương thích lắp đặt phải được xác nhận theo thiết kế tủ cụ thể.
