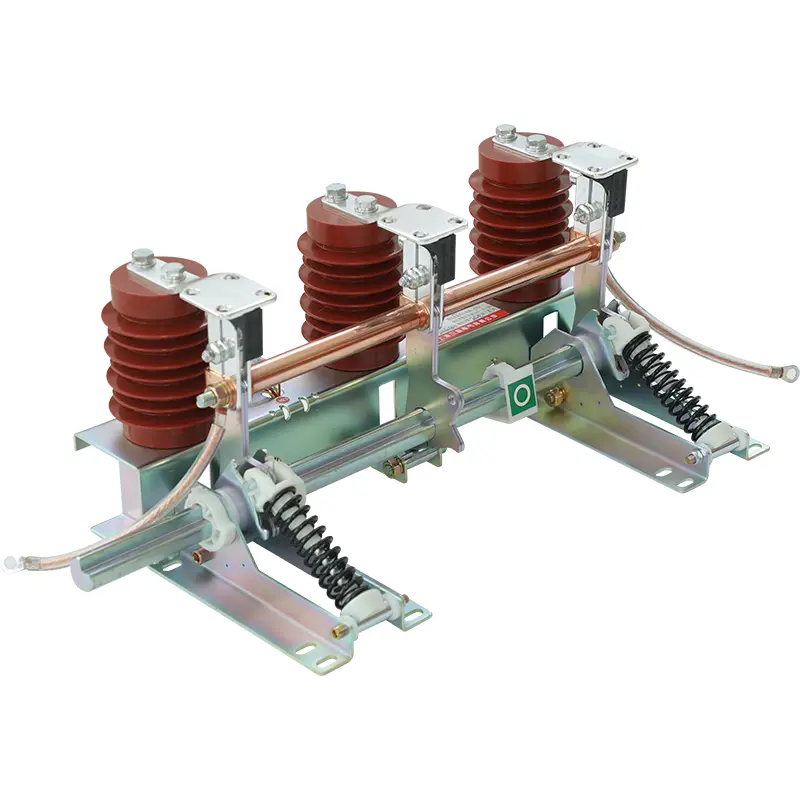

Công tắc tiếp đất điện áp cao

Công tắc tiếp đất cao điện áp được sản xuất tại Trung Quốc. Công tắc Sangao sườn được sử dụng để tắt dòng điện ngắn mạch và có khả năng đóng ngắn mạch nhất định cũng như độ ổn định nhiệt động. Vì nó không cần phải phá vỡ dòng điện tải và dòng điện ngắn mạch, không có thiết bị dập tắt hồ quang. Đầu dưới của công tắc nối đất thường được kết nối với điểm nối đất thông qua một máy biến áp hiện tại. Máy biến áp hiện tại có thể cung cấp tín hiệu để bảo vệ rơle.

Có nhiều cấu trúc của công tắc tiếp đất. Bao gồm các cực đơn, cực và ba công tắc tiếp đất cực. Công tắc tiếp đất đơn chỉ được sử dụng trong các hệ thống nối đất điểm trung tính. Cực đôi và ba cấu trúc cực được sử dụng trong các hệ thống không có điểm trung tính và chia sẻ một cơ chế vận hành.

Công tắc tiếp đất cao trong thiết bị đóng cắt được sử dụng để sử dụng điện tích còn lại sau khi đường dây điện bị ngắt kết nối với nguồn điện. Ngay cả khi bộ ngắt mạch và bộ cách ly bị cắt hoặc mở mạch, điện tích còn lại vẫn sẽ vẫn còn trong mạch. Công tắc nối đất thường được sử dụng để giải phóng điện tích.

Công tắc tiếp đất cao có cơ chế đóng hoạt động nhanh. Họ có thể bảo vệ các kỹ thuật viên và công nhân khi các dòng điện bất thường xảy ra. Chúng được thiết kế để chịu được các mạch ngắn; Họ cũng có thể được cơ giới hóa. Ví dụ, công tắc tiếp đất điện áp cao và công tắc tiếp đất tốc độ cao. Công tắc tiếp đất trong trạm biến áp có thể tạo ra một đường ngắn, do đó bảo vệ các thiết bị điện khác khỏi bị hư hại. Nó được sử dụng cùng với một loạt các thiết bị đóng cắt điện áp cao và cũng có thể được sử dụng như một thiết bị bảo vệ khi đại tu thiết bị điện điện áp cao.

Công tắc tiếp đất, bộ ngắt mạch và công tắc cách ly đều được kết nối trong bộ phận chính của vòng (RMU). Nếu mạch cần bị ngắt kết nối hoặc ngắt kết nối để bảo trì hoặc các lý do khác, thì chuỗi hoạt động chính xác của ba thiết bị này (công tắc tiếp đất, bộ ngắt mạch và công tắc cách ly) phải được tuân thủ. Nếu các bước chính xác không được tuân thủ, không chỉ mạch và thiết bị sẽ bị hỏng mà còn bạn cũng sẽ gặp nguy hiểm. Để cài đặt hoàn hảo các thành phần này, bạn có thể liên hệ với Elecspare, nhà sản xuất thiết bị đóng cắt GIS, để cung cấp phương tiện cách điện đáng tin cậy cho thiết bị của bạn.

Công tắc nối đất và ngắt kết nối thường được kết hợp thành một thiết bị. Trong trường hợp này, bộ ngắt kết nối được trang bị công tắc tiếp đất ngoài các liên hệ chính, được sử dụng để nối đất một đầu của bộ ngắt kết nối sau khi mở. Các tiếp điểm chính và công tắc tiếp đất thường được khóa lồng vào nhau về mặt cơ học, do đó không thể đóng công tắc tiếp đất khi đóng cửa và các tiếp điểm chính không thể đóng khi đóng công tắc tiếp đất.

Công tắc nối đất có thể được chia thành các loại mở và đóng. Hệ thống dẫn điện của công tắc tiếp đất mở được tiếp xúc với không khí như bộ ngắt kết nối; Hệ thống dẫn điện của công tắc nối đất kín được đặt trong SF6 trực tiếp hoặc phương tiện cách điện (như dầu).

Trọng tâm của công tắc tiếp đất trạm biến áp ít hơn nhiều so với công chúng và nó không được định hướng an toàn như hệ thống điện áp thấp. Nó tập trung nhiều hơn vào độ tin cậy cung cấp năng lượng, độ tin cậy bảo vệ và tác động đến thiết bị trong trường hợp ngắn mạch. Do đường dẫn hiện tại chủ yếu bị chặn bằng cách nối đất, chỉ có biên độ của pha phổ biến nhất so với ngắn mạch bị ảnh hưởng bởi sự lựa chọn của hệ thống nối đất.
